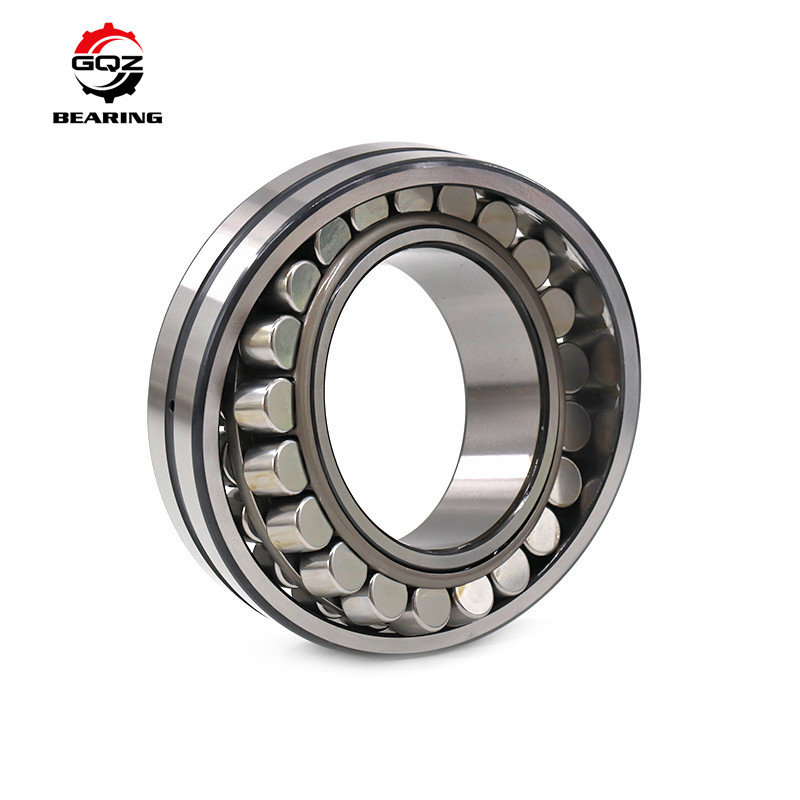

Sferisch de Rollager van de messingskooi, de Lagers van de Hoge Precisierol 24020CAKW33C4
Specificaties:
Lager | sferisch rollager |
Model | 24020CAKW33C4 |
D | 100mm |
D | 150mm |
B | 50mm |
Fundamentele dynamische ladingsclassificatie | 296 KN |
Fundamentele statische ladingsclassificatie | 415 KN |
De grens van de moeheidslading | 45.5KN |
Massa | 3.1KG |
Beschrijving:
1. Hoge precisie
2. Met geringe geluidssterkte
3. Minder trilling
4. Wordt aangepast
5. Snak levensduur
Structuur:
De sferische Ontwerpen van Rollagers
CA-Het alternatieve ontwerp van de tweede generatie, deze lagers kenmerkt een precisie-machinaal bewerkte messingskooi en een versterkte symmetrische rol en is gelijkwaardig aan het ontwerp van CC in ladingsclassificaties. Zij worden gebruikt om met c-ontwerp, in het bijzonder voor grote grootte te ruilen.
MB-Kenmerk een tweedelige precisie-machinaal bewerkte messingskooi. Deze lagers nemen versterkte symmetrische rollen op, en zijn gelijkwaardig aan het ontwerp van CC in ladingscapaciteit.
CC-Kenmerkt een gestempelde staalkooi en een versterkte symmetrische rol. Als tweede generatieontwerp, worden deze dragende ontwerpen geoptimaliseerd om aanzienlijk hogere ladingsclassificaties aan te bieden dan conventionele ontwerpen voor een brede waaier van toepassingen en te snakken levensduur.
Sferische rollagers-CA/MB/CC
Benoeming |
Belangrijkste Afmeting |
(kN) Basisladingsclassificaties |
(r/min) Snelheidsclassificaties |
Massa |
|||||
D | D | B | r min |
Dynamisch |
Statisch |
Vet |
Olie |
kg | |
23032 | 160 | 240 | 60 | 2.1 | 376 | 730 | 1500 | 1900 | 13.5 |
24032CA | 160 | 240 | 80 | 2.1 | 636 | 1164 | 1100 | 1500 | 12.9 |
24132CA | 160 | 270 | 109 | 2.1 | 1010 | 1700 | 700 | 900 | 25.4 |
22232K | 160 | 290 | 80 | 3 | 805 | 660 | 1500 | 1900 | 23.5 |
22232/W33 | 160 | 290 | 80 | 3 | 658 | 1074 | 1350 | 1700 | 22.1 |
22332 | 160 | 340 | 114 | 4 | 1170 | 1730 | 800 | 1000 | 50.3 |
23034 | 170 | 260 | 67 | 2.1 | 450 | 900 | 1400 | 1800 | 14.7 |
23034K/W33 | 170 | 260 | 67 | 2.1 | 450 | 900 | 1400 | 1800 | 14.6 |
23034CA | 170 | 260 | 67 | 2.1 | 615 | 580 | 1600 | 2000 | 14.2 |
24034CA/W33 | 170 | 260 | 90 | 2.1 | 810 | 820 | 1000 | 1400 | 17.8 |
23134 | 170 | 280 | 88 | 2.1 | 875 | 805 | 1200 | 1600 | 23 |
23134K/W33 | 170 | 280 | 109 | 2.1 | 1050 | 1020 | 670 | 850 | 24.8 |
22234 | 170 | 310 | 86 | 4 | 730 | 1230 | 1100 | 1500 | 27.6 |
23234CA | 170 | 310 | 110 | 4 | 1160 | 1835 | 950 | 1300 | 37.1 |
22234CA | 170 | 310 | 86 | 4 | 970 | 820 | 1300 | 1700 | 26.8 |
22334K | 170 | 360 | 120 | 4 | 1200 | 2010 | 850 | 1200 | 59.8 |
23036 | 180 | 280 | 74 | 2.1 | 550 | 1100 | 1300 | 1600 | 19.5 |
23036K/W33 | 180 | 280 | 74 | 2.1 | 550 | 1100 | 1300 | 1600 | 19.3 |
24036 | 180 | 280 | 100 | 2.1 | 930 | 1510 | 850 | 1200 | 22.5 |
23136 | 180 | 300 | 96 | 3 | 700 | 1340 | 990 | 1400 | 27.1 |
23136N | 180 | 300 | 96 | 3 | 700 | 1340 | 990 | 1400 | 26.4 |
24136CA/W33 | 180 | 300 | 118 | 3 | 1170 | 1130 | 630 | 800 | 33 |
22236 | 180 | 320 | 86 | 4 | 750 | 1300 | 1200 | 1500 | 28.6 |
23236CA | 180 | 320 | 112 | 4 | 1250 | 2060 | 900 | 1200 | 39.6 |
22236CA/W33 | 180 | 320 | 86 | 4 | 1030 | 880 | 1300 | 1700 | 29.4 |
22336 | 180 | 380 | 126 | 4 | 1430 | 2210 | 800 | 1100 | 80.7 |
2638 | 190 | 280 | 67 | 2.5 | 542 | 978 | 1200 | 1500 | 13.7 |
23038K | 190 | 290 | 75 | 2.1 | 626 | 1100 | 1200 | 1500 | 20.5 |
23038CA | 190 | 290 | 75 | 2.1 | 765 | 735 | 1300 | 1700 | 16.9 |
24038CA | 190 | 290 | 100 | 2.1 | 980 | 1000 | 950 | 1300 | 22.8 |
22238CAK | 190 | 340 | 92 | 4 | 1070 | 1650 | 1200 | 1600 | 36 |
23238CA | 190 | 340 | 120 | 4 | 1410 | 2300 | 850 | 1100 | 51 |
22338 | 190 | 400 | 132 | 5 | 1400 | 2440 | 760 | 1000 | 80.6 |
23040 | 200 | 310 | 82 | 2.1 | 655 | 1170 | 1100 | 1400 | 26.2 |
24040CA | 200 | 310 | 109 | 2.1 | 1130 | 1170 | 900 | 1200 | 31.3 |
23140 | 200 | 340 | 112 | 3 | 930 | 1830 | 850 | 1200 | 50.9 |
24040CA | 200 | 340 | 112 | 3 | 1350 | 1260 | 950 | 1300 | 43.6 |
24140CK30 | 200 | 340 | 140 | 3 | 1530 | 2700 | 560 | 700 | 52 |
22240 | 200 | 360 | 98 | 4 | 940 | 1630 | 1000 | 1400 | 44.7 |
22240CA/W33 | 200 | 360 | 98 | 4 | 1270 | 1110 | 1100 | 1500 | 44.5 |
22340K | 200 | 420 | 138 | 5 | 1880 | 1620 | 850 | 1100 | 96 |
22340 | 200 | 420 | 138 | 5 | 1880 | 1620 | 850 | 1100 | 96 |
2644 | 220 | 320 | 76 | 3 | 758 | 1280 | 1000 | 1300 | 21.6 |
23044 | 220 | 340 | 90 | 3 | 960 | 990 | 1100 | 1500 | 28.8 |
23044CA | 220 | 340 | 118 | 3 | 1070 | 1040 | 1100 | 1500 | 32 |
24044CA | 220 | 340 | 118 | 3 | 1320 | 1370 | 850 | 1100 | 39 |
23144 | 220 | 370 | 120 | 4 | 1330 | 1330 | 900 | 1200 | 54.8 |
23144CA | 220 | 370 | 120 | 4 | 1570 | 1520 | 900 | 1200 | 54.7 |
23144K | 220 | 370 | 120 | 4 | 1330 | 1330 | 900 | 1200 | 54.8 |
22244 | 220 | 400 | 108 | 4 | 1200 | 2100 | 850 | 1200 | 57.6 |
23244 | 220 | 400 | 144 | 4 | 1800 | 2820 | 670 | 850 | 94.6 |
22344/W33 | 220 | 460 | 145 | 5 | 1700 | 3090 | 670 | 850 | 129 |
23948CA | 240 | 320 | 60 | 2.1 | 635 | 710 | 1300 | 1700 | 14.9 |
23048 | 240 | 360 | 92 | 3 | 820 | 1800 | 900 | 1200 | 37.6 |
23048K/W33 | 240 | 360 | 92 | 3 | 820 | 1800 | 900 | 1200 | 37.4 |
23148 | 240 | 400 | 128 | 4 | 1200 | 2560 | 760 | 990 | 77.2 |
24148/W33 | 240 | 400 | 160 | 4 | 1200 | 3300 | 430 | 540 | 81.6 |
24148CAK30/W33 | 240 | 400 | 160 | 4 | 2020 | 2040 | 480 | 600 | 77.8 |
22248 | 240 | 440 | 120 | 4 | 1490 | 2370 | 800 | 1000 | 85 |
23248 | 240 | 440 | 160 | 4 | 2200 | 3460 | 600 | 760 | 128 |
22348K | 240 | 500 | 155 | 5 | 1780 | 3140 | 600 | 760 | 154 |
22348K/W33 | 240 | 500 | 155 | 5 | 1780 | 3140 | 600 | 760 | 153 |
2650 | 250 | 365 | 87 | 3 | 950 | 1650 | 880 | 1100 | 32.2 |
23052K | 260 | 400 | 104 | 4 | 1000 | 2180 | 810 | 1080 | 51.5 |
24052CA | 260 | 400 | 1400 | 4 | 1780 | 1910 | 700 | 900 | 66.7 |
24052CAK/W33 | 260 | 400 | 140 | 4 | 1780 | 1910 | 700 | 900 | 65.2 |
23152 | 260 | 440 | 144 | 4 | 1950 | 2010 | 800 | 1000 | 92.8 |
23252CA/W33 | 260 | 480 | 174 | 5 | 2780 | 2660 | 630 | 800 | 147 |
22352 | 260 | 540 | 165 | 6 | 2840 | 2550 | 630 | 800 | 191.3 |
23056K | 280 | 420 | 106 | 4 | 1100 | 2380 | 760 | 950 | 62 |
24056CA | 280 | 420 | 140 | 4 | 2140 | 2410 | 670 | 850 | 69.2 |
23156CA | 280 | 460 | 146 | 5 | 2300 | 2310 | 750 | 950 | 105 |
23156 | 280 | 460 | 146 | 5 | 1790 | 3300 | 670 | 850 | 95.5 |
22236CA/W33 | 280 | 500 | 130 | 5 | 2020 | 1800 | 750 | 950 | 118 |
23256 | 280 | 500 | 176 | 5 | 2470 | 4550 | 540 | 670 | 153 |
23256CA | 280 | 500 | 176 | 5 | 2970 | 2910 | 600 | 750 | 147 |
22356 | 280 | 580 | 175 | 6 | 2680 | 4490 | 540 | 670 | 238 |
22356K/W33 | 280 | 580 | 175 | 6 | 2680 | 4490 | 540 | 670 | 238 |
23960CA/W33 | 300 | 420 | 90 | 3 | 1190 | 1320 | 950 | 1300 | 40.5 |
23060 | 300 | 460 | 118 | 4 | 1430 | 2740 | 720 | 900 | 75.2 |
24060CA/W33 | 300 | 460 | 160 | 4 | 2280 | 4600 | 540 | 670 | 101 |
23060CA/W33 | 300 | 460 | 118 | 4 | 1830 | 1880 | 800 | 1000 | 71.5 |
23160 | 300 | 500 | 160 | 5 | 2180 | 4030 | 600 | 760 | 134 |
24160CA/W33 | 300 | 500 | 200 | 5 | 3180 | 6100 | 324 | 400 | 159 |
22260CA | 300 | 540 | 140 | 5 | 2620 | 2380 | 750 | 950 | 136 |
23260CA/W33 | 300 | 540 | 192 | 5 | 3300 | 3250 | 530 | 670 | 190 |
22260 | 300 | 540 | 140 | 5 | 2070 | 3250 | 670 | 850 | 143 |
23964K | 320 | 440 | 90 | 3 | 1200 | 2210 | 600 | 750 | 45.1 |
23064K | 320 | 480 | 121 | 4 | 1400 | 2920 | 720 | 900 | 81.5 |
24064CA | 320 | 480 | 160 | 4 | 2380 | 2620 | 700 | 900 | 106 |
23164CAK | 320 | 540 | 176 | 5 | 3150 | 3200 | 630 | 800 | 195 |
23264CA | 320 | 580 | 208 | 5 | 3900 | 3900 | 500 | 630 | 251 |
23264CAK/W33 | 320 | 580 | 208 | 5 | 3900 | 3900 | 500 | 630 | 251 |
23968 | 340 | 460 | 90 | 3 | 1260 | 2360 | 810 | 1050 | 50.5 |
23068K | 340 | 520 | 133 | 5 | 1620 | 3400 | 630 | 810 | 109 |
23068/W33 | 340 | 520 | 133 | 5 | 1620 | 3400 | 630 | 810 | 109 |
23068CA | 340 | 520 | 133 | 5 | 2280 | 2390 | 700 | 900 | 114 |
23068CAK | 340 | 520 | 133 | 5 | 2280 | 2390 | 700 | 900 | 111 |
24068CAK30 | 340 | 520 | 180 | 5 | 2870 | 3200 | 530 | 670 | 135 |
24068/W33 | 340 | 520 | 180 | 5 | 2436 | 5060 | 470 | 600 | 160 |
23972 | 360 | 480 | 90 | 3 | 1330 | 2510 | 760 | 990 | 49.1 |
23972CA | 360 | 480 | 90 | 3 | 1700 | 1730 | 850 | 1100 | 46.6 |
23072 | 360 | 540 | 134 | 5 | 1750 | 3730 | 600 | 760 | 114 |
23072CA | 360 | 540 | 134 | 5 | 2390 | 2530 | 670 | 850 | 126 |
24072CA/W33 | 360 | 540 | 180 | 5 | 3010 | 6350 | 500 | 630 | 148 |
23172K | 360 | 600 | 192 | 5 | 2400 | 5350 | 500 | 630 | 222 |
24172 | 360 | 600 | 243 | 5 | 4300 | 7330 | 270 | 340 | 333 |
22372 | 360 | 750 | 224 | 7.5 | 4180 | 7500 | 280 | 360 | 494 |
22372CA | 360 | 750 | 224 | 7.5 | 5400 | 4900 | 400 | 500 | 466 |
23976 | 380 | 520 | 106 | 4 | 1410 | 2670 | 720 | 900 | 73.5 |
23976CA/W33 | 380 | 520 | 106 | 4 | 1750 | 2100 | 800 | 1000 | 69.5 |
23076K | 380 | 560 | 135 | 5 | 1750 | 3780 | 560 | 720 | 122 |
23076CA | 380 | 560 | 135 | 5 | 2440 | 2690 | 630 | 800 | 130 |
24176CAK30/W33 | 380 | 560 | 180 | 5 | 3050 | 3550 | 190 | 260 | 153 |
23176 | 380 | 620 | 194 | 5 | 2680 | 5680 | 360 | 450 | 244 |
23176CA/W33 | 380 | 620 | 194 | 5 | 3900 | 4100 | 400 | 500 | 248 |
23176CAK/W33 | 380 | 620 | 194 | 5 | 3900 | 4100 | 400 | 500 | 241 |
23980CA/W33 | 400 | 540 | 106 | 4 | 1790 | 2160 | 750 | 950 | 72.4 |
2680 | 400 | 590 | 142 | 6 | 2290 | 4420 | 340 | 530 | 145 |
23080 | 400 | 600 | 148 | 5 | 2100 | 4570 | 540 | 670 | 165 |
23080CA | 400 | 600 | 148 | 5 | 2820 | 3000 | 600 | 750 | 158 |
24080CA/W33 | 400 | 600 | 200 | 5 | 2840 | 3050 | 450 | 560 | 202 |
23180 | 400 | 650 | 200 | 6 | 3060 | 6670 | 340 | 430 | 239 |
23180CA | 400 | 650 | 200 | 6 | 4100 | 4300 | 380 | 480 | 272 |
23280 | 400 | 720 | 256 | 6 | 5750 | 8420 | 310 | 390 | 530 |
22380 | 400 | 820 | 243 | 7.5 | 4650 | 8960 | 240 | 320 | 650 |
23084 | 420 | 620 | 150 | 5 | 2320 | 4570 | 400 | 500 | 159 |
23084CA | 420 | 620 | 150 | 5 | 2970 | 3300 | 450 | 560 | 149 |
23184/W33 | 420 | 700 | 224 | 6 | 4170 | 8100 | 320 | 400 | 402 |
23284CA | 420 | 760 | 272 | 7.5 | 6140 | 11250 | 320 | 400 | 659 |
23088 | 440 | 650 | 157 | 6 | 2450 | 5120 | 390 | 480 | 192 |
23188 | 440 | 720 | 226 | 6 | 4910 | 8710 | 310 | 390 | 420 |
23188/W33 | 440 | 720 | 226 | 6 | 4910 | 8710 | 310 | 390 | 419 |
23092 | 460 | 680 | 163 | 6 | 2520 | 5880 | 360 | 450 | 223 |
23092CA | 460 | 680 | 163 | 6 | 3550 | 3850 | 400 | 500 | 226 |
23192CA | 460 | 760 | 240 | 7.5 | 5750 | 6200 | 320 | 400 | 457 |
23192CAK/W33 | 460 | 760 | 240 | 7.5 | 5750 | 6200 | 320 | 400 | 452 |
23996 | 480 | 650 | 128 | 5 | 2240 | 4730 | 360 | 450 | 162 |
23096 | 480 | 700 | 165 | 6 | 2500 | 5730 | 340 | 430 | 231 |
23196CAK/W33 | 480 | 790 | 248 | 7.5 | 6150 | 6700 | 300 | 380 | 485 |
23296 | 480 | 870 | 310 | 7.5 | 6900 | 11500 | 230 | 310 | 837 |
239/500 | 500 | 670 | 128 | 5 | 2100 | 5020 | 360 | 450 | 135 |
239/500CA | 500 | 670 | 128 | 5 | 2570 | 3200 | 400 | 500 | 120 |
230/500 | 500 | 720 | 167 | 6 | 3050 | 6400 | 340 | 430 | 238 |
230/500/W33 | 500 | 720 | 167 | 6 | 3050 | 6400 | 340 | 430 | 238 |
