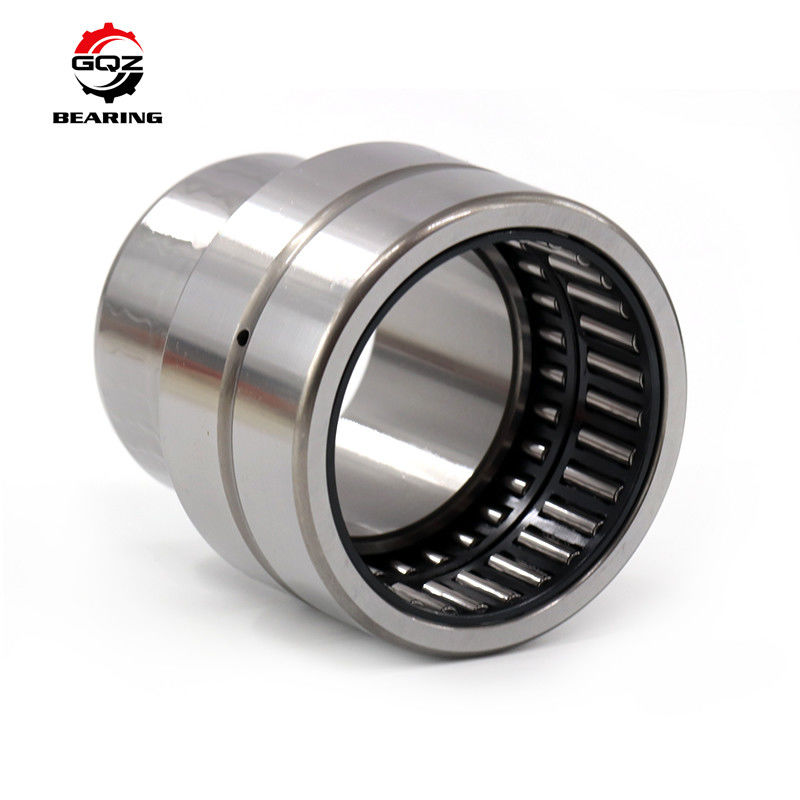

De lagers van de naaldrol zijn rotatiemotielagers waarin een dunne needle-shaped rol in een rollend element wordt opgenomen. Zij hebben een lage dwarsdoorsnedehoogte en een hoge die ladingscapaciteit met kogellagers wordt vergeleken. Zijnd klein, dragen de lagers van de naaldrol tot het verminderen van totale machinegrootte bij, en in diverse toepassingen zoals auto's, motorfietsen, drukpersen, industrieel robots en bouwmateriaal wijd zo gebruikt.
Nr. | Nr. | GROOTTE (MM.) | BASISladingsclassificatie (KN) | HET BEPERKEN VAN SNELHEID | |||||
met binnen | zonder binnen | D | Fw | D | C | rs/min | C | C0 | r/min |
NA495 | RNA495 | 5 | 7 | 13 | 10 | 0.15 | 2.24 | 2.02 | 27200 |
NA496 | RNA496 | 6 | 8 | 15 | 10 | 0.15 | 3.14 | 2.62 | 25600 |
NA497 | RNA497 | 7 | 9 | 17 | 10 | 0.15 | 2.44 | 2.77 | 24000 |
NA498 | RNA498 | 8 | 10 | 19 | 11 | 0.2 | 4.71 | 3.82 | 22400 |
NA499 | RNA499 | 9 | 12 | 20 | 11 | 0.3 | 5.02 | 4.79 | 20800 |
NA4900 | RNA4900 | 10 | 14 | 22 | 13 | 0.3 | 8.5 | 9.2 | 25000 |
NA4901 | RNA4901 | 12 | 16 | 24 | 13 | 0.3 | 9.4 | 10.9 | 24000 |
NA4902 | RNA4902 | 15 | 20 | 28 | 13 | 0.3 | 10.6 | 13.6 | 22000 |
NA4903 | RNA4903 | 17 | 22 | 30 | 13 | 0.3 | 11 | 14.6 | 21000 |
NA4904 | RNA4904 | 20 | 25 | 37 | 17 | 0.3 | 21 | 25.5 | 17000 |
NA49/22 | RNA49/22 | 22 | 28 | 39 | 17 | 0.3 | 22.8 | 29.5 | 16000 |
NA4905 | RNA4905 | 25 | 30 | 42 | 17 | 0.3 | 23.6 | 31.5 | 15000 |
NA49/28 | RNA49/28 | 28 | 32 | 45 | 17 | 0.3 | 24.4 | 33.5 | 13000 |
NA4906 | RNA4906 | 30 | 35 | 47 | 17 | 0.3 | 25 | 35.5 | 13000 |
NA49/32 | RNA49/32 | 32 | 40 | 52 | 20 | 0.6 | 30.5 | 47.5 | 12000 |
NA4907 | RNA4907 | 35 | 42 | 55 | 20 | 0.6 | 31.5 | 50 | 11000 |
NA4908 | RNA4908 | 40 | 48 | 62 | 22 | 0.6 | 43 | 67 | 9500 |
NA4909 | RNA4909 | 45 | 52 | 68 | 22 | 0.6 | 45 | 73 | 8500 |
NA4910 | RNA4910 | 50 | 58 | 72 | 22 | 0.6 | 47 | 80 | 8000 |
NA4911 | RNA4911 | 55 | 63 | 80 | 25 | 1 | 58 | 100 | 7500 |
NA4912 | RNA4912 | 60 | 68 | 85 | 25 | 1 | 60 | 108 | 7000 |
NA4913 | RNA4913 | 65 | 72 | 90 | 25 | 1 | 61 | 112 | 6500 |
NA4914 | RNA4914 | 70 | 80 | 100 | 30 | 1 | 84 | 156 | 6000 |
NA4915 | RNA4915 | 75 | 85 | 105 | 30 | 1 | 86 | 162 | 5500 |
NA4916 | RNA4916 | 80 | 90 | 110 | 30 | 1 | 89 | 174 | 5000 |
NA4917 | RNA4917 | 85 | 100 | 120 | 35 | 1.1 | 111 | 237 | 4800 |
NA4918 | RNA4918 | 90 | 105 | 125 | 35 | 1.1 | 114 | 250 | 4300 |
NA4919 | RNA4919 | 95 | 110 | 130 | 35 | 1.1 | 116 | 260 | 4400 |
NA4920 | RNA4920 | 100 | 115 | 140 | 40 | 1.1 | 128 | 270 | 4100 |
NA4922 | RNA4922 | 110 | 125 | 150 | 40 | 1.1 | 132 | 290 | 3800 |
NA4924 | RNA4924 | 120 | 135 | 165 | 45 | 1.1 | 181 | 390 | 3400 |
NA4926 | RNA4926 | 130 | 150 | 180 | 50 | 1.5 | 203 | 470 | 3200 |
NA4928 | RNA4928 | 140 | 160 | 190 | 50 | 1.5 | 209 | 500 | 3000 |
