AXK0414TN AXK0515TN AXK0619TN AXK0821TN AXK1024 AXK1226 AXK1528 AXK1730 AXK2035 AXK2542 AXK3047 AXK3552 AXK4060 AXK4565 AXK5070 AXK5578 AXK6058 AXK6590 AXK7095 AXK75100 AXK80105 AXK85110 AXK90120 AXK100135 AXK110145 AXK120155 AXK130170 AXK140180 AXK150190 AXK160200
Naaldrollagersg specificatie:

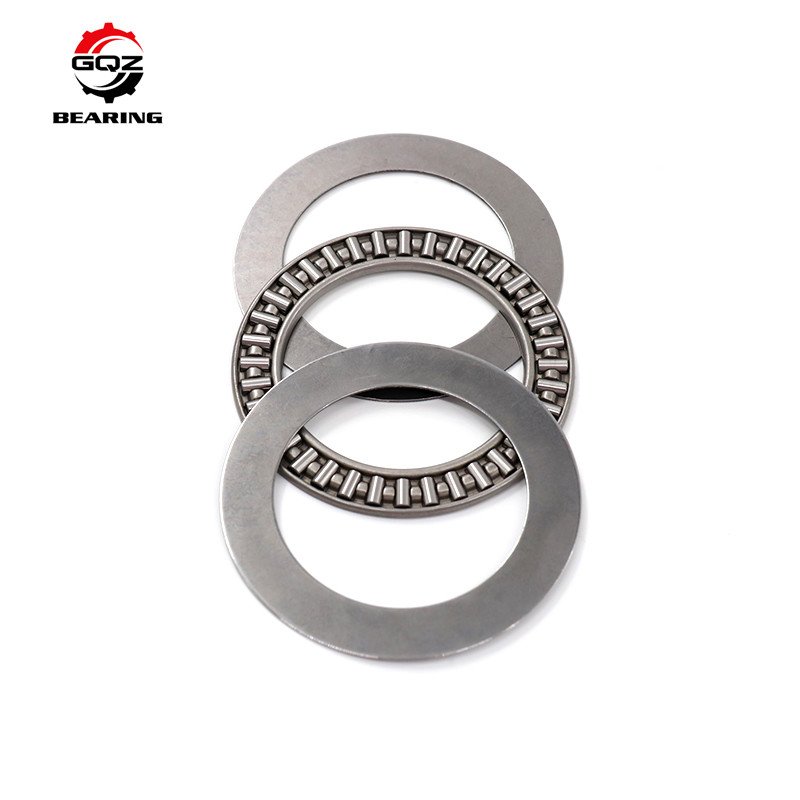

| Producten | AX-serie naaldlagers AX3552 AX3553 AX4060 AX4565 platte/vlakke stuwnaaldrollagers |
| Model nr. | AX3552 AX3553 AX4060 AX4565 |
| Grootte | standaard |
| Materiaal | Chroomstaal ((GCr15), koolstofstaal, roestvrij staal |
| Type | met een gewicht van niet meer dan 10 kg |
| Precision Rating | ABEC-1 (P0), ABEC-3 (P6), ABEC-5 (P5) |
| Vergunning | C0,C2,C3,C4,C5 is beschikbaar |
| Kwaliteitsniveau | Z1,Z2,Z3,Z4 |
| Vibratieniveau | V1, V2.V3 |
| Glijmiddel | vet |
| OEM-producten | Accepteer. |
| Proefproef | Goed. |
|
verpakking
|
polyzak + karton + houten pallet
|
Naaldrollagers Toepassingen:
Auto's, motorfietsen, elektrische gereedschappen, kleine apparaten, textielmachines, drukkerijen, sportapparatuur, medisch apparaat, printer, tellermachine, modelvliegtuig, enz.
NaaldrollagersAankondiging:
1. industriële verpakking: industrieel papier of buis + karton + pallet
2. individuele verpakking: enkelkleurige doos + karton + pallet
3. op basis van de eisen van de klant
Betalingsvoorwaarden:
1. 30% aanbetaling, saldo per T/T
2. andere betalingen: betaald door western union, paypal
| Schacht | Draagbare aanduiding | GrensAfmetingen ((mm) | BasicLoadRating ((N) | Beperking van de snelheid | ||||||
|
Diameter (mm) |
AX Baureihe Dunn |
AX Baureihe lul |
Di | De | h | d1 | d2 | Dynamisch | Static | Grenzdrehzahl |
| Min-1 | ||||||||||
| 5 | AX 5 13 | AX 3,5 5 13 | 5 | 13 | 2.3 | 6.3 | 10.9 | 3000 | 5700 | 25000 |
| 5 | 13 | 3.5 | 6.3 | 10.9 | 3000 | 5700 | 25000 | |||
| 6 | AX 6 14 | AX 3,5 6 14 | 6 | 14 | 2.3 | 7.3 | 11.9 | 3150 | 6350 | 22000 |
| 6 | 14 | 3.5 | 7.3 | 11.9 | 3150 | 6350 | 22000 | |||
| 7 | AX 7 15 | AX 3,5 7 15 | 7 | 15 | 2.3 | 8.3 | 12.9 | 3550 | 7600 | 22000 |
| 7 | 15 | 3.5 | 8.3 | 12.9 | 3550 | 7600 | 22000 | |||
| 8 | AX 8 16 | AX 3,5 8 16 | 8 | 16 | 2.3 | 9.3 | 13.9 | 3700 | 8300 | 22000 |
| 8 | 16 | 3.5 | 9.3 | 13.9 | 3700 | 8300 | 22000 | |||
| 9 | AX 9 17 | AX 3.5 9 17 | 9 | 17 | 2.1 | 10.3 | 14.9 | 4050 | 9500 | 19000 |
| 9 | 17 | 3.5 | 10.3 | 14.9 | 4050 | 9500 | 19000 | |||
| 10 | AX 10 22 | AX 4 10 22 | 10 | 22 | 2.8 | 12 | 18.6 | 5000 | 10900 | 15500 |
| 10 | 22 | 4 | 12 | 18.6 | 5000 | 10900 | 15500 | |||
| 12 | AX 12 26 | AX 4 12 26 | 12 | 26 | 2.8 | 15 | 22.6 | 6900 | 17700 | 13000 |
| 12 | 26 | 4 | 15 | 22.6 | 6900 | 17700 | 13000 | |||
| 13 | AX 13 26 | AX 4 13 26 | 13 | 26 | 2.8 | 15 | 22.6 | 6900 | 17700 | 11300 |
| 13 | 26 | 4 | 15 | 22.6 | 6900 | 17700 | 11300 | |||
| 15 | AX 15 28 | AX 4 15 28 | 15 | 28 | 4 | 17 | 24.6 | 7400 | 20000 | 11500 |
| 15 | 28 | |||||||||
| 17 | AX 17 30 | AX 4 17 30 | 17 | 30 | 2.8 | 19 | 26.6 | 7800 | 22000 | 10500 |
| 17 | 30 | 4 | 19 | 26.6 | 7800 | 22000 | 10500 | |||
| 19 | AX 19 32 | AX 4 19 32 | 19 | 32 | 2.8 | 21 | 28.6 | 8000 | 23300 | 10000 |
| 19 | 32 | 4 | 21 | 28.6 | 8000 | 23300 | 10000 | |||
| 20 | AX 20 35 | AX 5 20 35 | 20 | 35 | 2.8 | 22 | 31.6 | 11800 | 39000 | 9000 |
| 20 | 35 | 5 | 22 | 31.6 | 11800 | 39000 | 9000 | |||
| 25 | AX 25 42 | AX 5 25 42 | 25 | 42 | 2.8 | 27.7 | 37.4 | 13300 | 49000 | 7500 |
| 25 | 42 | 5 | 27.7 | 37.4 | 13300 | 49000 | 7500 | |||
| 27 | AX 27 44 | 27 | 44 | 2.8 | 30 | 39.5 | 13700 | 52000 | 7200 | |
| 30 | AX 30 47 | AX 5 30 47 | 30 | 47 | 2.8 | 32.7 | 42.4 | 14500 | 57000 | 6500 |
| 30 | 47 | 5 | 32.7 | 42.4 | 14500 | 57000 | 6500 | |||
| 35 | AX 35 52 | AX 5 35 52 | 35 | 52 | 2.8 | 37.2 | 49 | 18900 | 84000 | 5500 |
| 35 | 52 | 5 | 37.2 | 49 | 18900 | 84000 | 5500 | |||
| AX 35 53 | AX 5 35 53 | 35 | 53 | 2.8 | 37.2 | 49 | 18900 | 84000 | 5500 | |
| 35 | 53 | 5 | 37.2 | 49 | 18900 | 84000 | 5500 | |||
| 40 | AX 40 60 | AX 5 40 60 | 40 | 60 | 2.8 | 43 | 54.9 | 20400 | 96000 | 5000 |
| 40 | 60 | 5 | 43 | 54.9 | 20400 | 96000 | 5000 | |||
| 45 | AX 45 65 | AX 5 45 65 | 45 | 65 | 2.8 | 48 | 59.9 | 21800 | 109000 | 4500 |
| 45 | 65 | 5 | 48 | 59.9 | 21800 | 109000 | 4500 | |||
