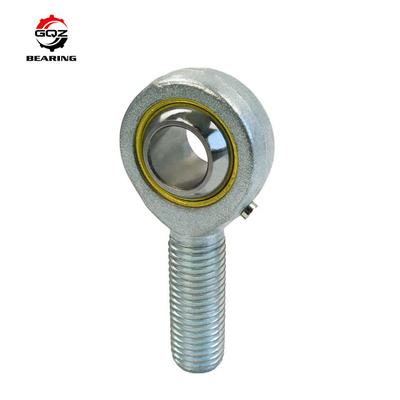

SITK-de staafeind die van het Reeksm10x1.25 vrouwelijk PTFE ras het sferische duidelijke lager van SI10T/K-1Radial dragen
Het gezamenlijke lager wordt wijd gebruikt in techniek hydraulische cilinder, smeedstukwerktuigmachines, techniekmachines, automatiseringsmateriaal, automobiele schokbreker, de de machinesindustrieën van de watermilieubescherming.
Ontwerp en toepassingseigenschappen:
Het staafeind van staal en zink coaated, met mannelijke en vrouwelijke draad; buitenring van brons, met het glijden onderhoud-vrije oppervlakte van het materiaal van PTFE composit; binnenring van het staal van het koolstofchromium, sferische oppervlakte met verchromen. Het heeft kenmerken van grote ladingscapadility, het gemakkelijke steun en demonteren en mechanismevereenvoudiging.
Voordeel van het lager van het staafeind |
1, uitstekende corrosieweerstand
|
Toepassing van het lager van het staafeind |
Hoofddoel: stoomauto: achtergedeelte, transmissie, elektromateriaaldelen, elektro: General Motors,
huishoudapparaten. Andere: Instrumentatie, verbrandingsmotoren, bouwmachines, spoorvoertuigen,
materiële behandelingsmachines, landbouwmachines, industriële Machines. |
Model | D | D3 | d2 | d5 | S | B | L5 | C1 | h1 | L3 | d4 | L4 | a° | Maximum Lading | Gewicht (kg) | oud model |
PHSA5 | 5 | M5×0.8 | 18 | 12.5 | 10 | 8 | 4 | 6 | 27 | 10 | 9 | 36 | 13 | SI5T/K | ||
PHSA6 | 6 | M6×1 | 20 | 13 | 11 | 9 | 5 | 6.75 | 30 | 12 | 10 | 45 | 13 | 7.2 | 0.027 | SI6T/K |
PHSA8 | 8 | M8×1.25 | 24 | 16 | 14 | 12 | 5 | 9 | 36 | 16 | 12.5 | 48 | 13 | 11.6 | 0.046 | SI8T/K |
PHSA10 | 10 | M10×1.5 | 28 | 19 | 17 | 14 | 6.5 | 10.5 | 43 | 20 | 15 | 57 | 13 | 14.5 | 0.076 | SI10T/K |
PHSA12 | 12 | M12×1.75 | 32 | 22 | 19 | 16 | 6.5 | 12 | 50 | 22 | 17.5 | 66 | 13 | 17 | 0.115 | SI12T/K |
PHSA14 | 14 | M14×2 | 36 | 25 | 22 | 19 | 8 | 13.5 | 57 | 25 | 20 | 75 | 13 | 24 | 0.17 | SI14T/K |
PHSA16 | 16 | M16×2 | 40 | 27 | 22 | 21 | 8 | 15 | 64 | 28 | 22 | 84 | 13 | 28.5 | 0.23 | SI16T/K |
PHSA18 | 18 | M18×1.5 | 46 | 31 | 27 | 23 | 10 | 16.5 | 71 | 32 | 25 | 94 | 13 | 35 | 0.32 | SI18T/K |
PHSA20 | 20 | M20×1.5 | 50 | 34 | 30 | 25 | 10 | 18 | 77 | 33 | 27.5 | 102 | 13 | 40 | 0.42 | SI20T/K |
PHSA22 | 22 | M22×1.5 | 54 | 37 | 32 | 28 | 12 | 20 | 84 | 37 | 30 | 111 | 13 | 52 | 0.54 | SI22T/K |
PHSA25 | 25 | M24×2 | 60 | 42 | 30 | 31 | 12 | 22 | 94 | 42 | 33.5 | 124 | 13 | 60 | 0.75 | SI25T/K |
PHSA28 | 28 | M27×2 | 66 | 46 | 41 | 35 | 14 | 26 | 103 | 41 | 37 | 136 | 13 | SI28T/K | ||
PHSA30 | 30 | M30×2 | 70 | 50 | 41 | 37 | 15 | 25 | 110 | 51 | 40 | 145 | 13 | 81 | 1.3 | SI30T/K |
