Concurrerende prijs nsk FH502510 stuwknaaldrollagers
De korte beschrijving van de rollenlagers voor stuwknalen:
De rollagers zijn een soort rollagers met een kooi. Ze zijn compact en bieden een grote laadcapaciteit en een hoge snelheidsbeperking.met een breedte van niet meer dan 50 mm,De oppervlakgeharde kooi biedt een superieure slijtvastheid en sterkte.
Kenmerken
1.compact ontwerp
2. slijtvast en zeer stijf
3.economisch
4.gemakkelijk te hanteren

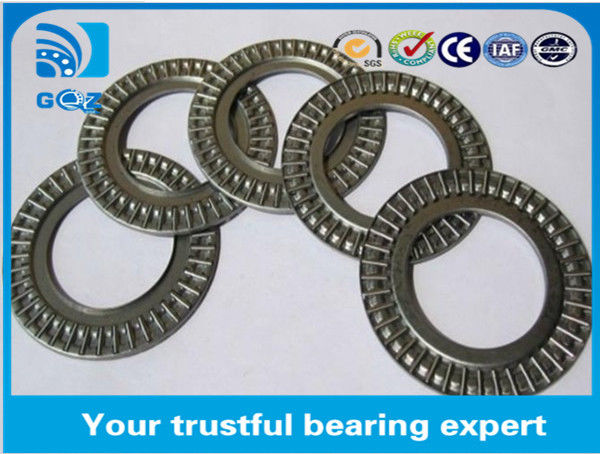

Een momentopname van het rollager van de stuwknaal FH502510
| Model van het lager | FH502510 |
| Grootte | 25.6*42.6*3.51mm |
| Basisbelasting | Cr:8650N Cor:41000N |
| Kwaliteitsnormen | geslaagd ISO 9001:2008 |
| Bearing Precision | P0,P6,P5,P4 |
| Datum van levering | Normaal gesproken klaar goederen en voorraad binnen 3-5 dagen |
Lagers
Voor inchlagers wordt het afmetingsnummer uitgedrukt in gehele getallen in eenheden van 1/16.De wegwasser is beschikbaar voor gebruik wanneer het wegoppervlak niet kan worden gehard door warmtebehandeling en maal tot de juiste afwerking..
Tabel 1 Vorm van het lager
| Code | Beschrijving |
| FNTA |
met een vermogen van niet meer dan 50 W rollagers met stuwknaal |
| ZNTA | |
| NTA | |
| FA | |
| FG(K serie) |
Geïntegreerd type met wegwasser Raceway-wasser, type JK ((met buitenflens) |
| FG(F-serie) |
Geïntegreerd type met wegwasser Wrackwasser type JF (met binnenflens) |
| FH |
Geïntegreerd type met wegwasser Raceway-wasser, type JK + type JF |
Voor de toepassing van de onderstaande methode moet de in punt 3.4.1 van deze bijlage vermelde methode worden toegepast..
Talbe 2 Spoorwegwielen voor rollagers met stuwknalen
| Vormsymbool | Beschrijving |
|
FTRA,FTRB,FTRC,FTRD, FTRE,TRA,TRB,TRC,TRD,TRE, JDU, JD |
met een vermogen van niet meer dan 50 kW |
Het specificatienummer:
Vervaardiging van de volgende modellen:
| Schachtdiameter | Draagbare aanduiding | Boudary Dimensies | Basisbelasting | Beperking van de snelheid | Besring | |||||
| d | D | D.W. | Cr Dynamic | Cor statisch | Olie | wasmachine | Schacht Loc. Wasmachine | Wasmachine schacht | ||
| mm | mm | N | rpm | |||||||
| 4 | AXK0414TN | 4 | 14 | 2 | 4380 | 7500 | 18000 | AS 0414 | - | - |
| 5 | AXK0515TN | 5 | 15 | 2 | 4680 | 9100 | 17000 | AS 0515 | - | - |
| 6 | AXK0619TN | 6 | 19 | 2 | 6740 | 15400 | 16000 | AS 0619 | - | - |
| 8 | AXK0821TN | 8 | 21 | 2 | 7750 | 19000 | 15000 | AS 0821 | - | - |
| 10 | AXK1024 | 10 | 24 | 2 | 9150 | 24500 | 14000 | AS 1024 | - | - |
| 12 | AXK1226 | 12 | 26 | 2 | 9860 | 28600 | 13000 | AS 1226 | - | - |
| 15 | AXK1528 | 15 | 28 | 2 | 11200 | 35500 | 11000 | AS 1528 | GS 811 02 | WS 811 02 |
| 17 | AXK1730 | 17 | 30 | 2 | 11800 | 38600 | 10000 | AS 1730 | GS 811 03 | WS 811 03 |
| 20 | AXK2035 | 20 | 35 | 2 | 12900 | 45600 | 8500 | AS 2035 | GS 811 04 | WS 811 04 |
| 25 | AXK2542 | 25 | 42 | 2 | 13800 | 67800 | 7000 | AS 3542 | GS 811 05 | WS 811 05 |
| 30 | AXK3047 | 30 | 47 | 2 | 15600 | 69500 | 6000 | AS 3047 | GS 811 06 | WS 811 06 |
| 35 | AXK3552 | 35 | 52 | 2 | 16900 | 80100 | 5500 | AS 3552 | GS 811 07 | WS 811 07 |
| 40 | AXK4060 | 40 | 60 | 3 | 27500 | 113500 | 4700 | AS 4060 | GS 811 08 | WS 811 08 |
| 45 | AXK4565 | 45 | 65 | 3 | 29050 | 127600 | 4300 | AS 4565 | GS 811 09 | WS 811 09 |
| 50 | AXK5070 | 50 | 70 | 3 | 31500 | 138000 | 3900 | AS 5070 | GS 811 10 | WS 811 10 |
| 55 | AXK5578 | 55 | 78 | 3 | 37400 | 185000 | 3500 | AS 5578 | GS 811 11 | WS 811 11 |
| 60 | AXK6085 | 60 | 85 | 3 | 43900 | 232500 | 3200 | AS 6085 | GS 811 12 | WS 811 12 |
| 65 | AXK6590 | 65 | 90 | 3 | 45800 | 254600 | 3000 | AS 6590 | GS 811 13 | WS 811 13 |
| 70 | AXK7095 | 70 | 95 | 4 | 53600 | 254400 | 2900 | AS 7095 | GS 811 14 | WS 811 14 |
| 75 | AXK75100 | 75 | 100 | 4 | 54500 | 264600 | 2700 | AS 75100 | GS 811 15 | WS 811 15 |
| 80 | AXK80105 | 80 | 105 | 4 | 55600 | 278500 | 2600 | AS 80105 | GS 811 16 | WS 811 16 |
| 85 | AXK85110 | 85 | 110 | 4 | 57500 | 28800 | 2400 | AS 85110 | GS 811 17 | WS 811 17 |
| 90 | AXK90120 | 90 | 120 | 4 | 72500 | 401000 | 2300 | AS 90120 | GS 811 18 | WS 811 18 |
| 100 | AXK100135 | 100 | 135 | 4 | 90500 | 559500 | 2000 | AS 100135 | GS 811 20 | WS 811 20 |
| 110 | AXK110145 | 110 | 145 | 4 | 96500 | 617500 | 1900 | AS 110145 | GS 811 22 | WS 811 22 |
| 120 | AXK120155 | 120 | 155 | 4 | 101500 | 679600 | 1700 | AS 120155 | GS 811 24 | WS 811 24 |
| 130 | AXK130170 | 130 | 170 | 5 | 132400 | 838900 | 1600 | AS 130170 | GS 811 28 | WS 811 26 |
| 140 | AXK140180 | 140 | 180 | 5 | 137200 | 899600 | 1500 | AS 140180 | GS 811 30 | WS 811 28 |
| 150 | AXK150190 | 150 | 190 | 5 | 142800 | 959000 | 1400 | AS 150190 | GS 811 32 | WS 811 30 |
| 160 | AXK160200 | 160 | 200 | 5 | 147600 | 1015000 | 1300 | AS 160200 | GS 811 32 | WS 811 32 |
