NTN-het blok die van het Flenshoofdkussen Huisvesting dragen die van het het hoofdkussenblok van UCFL UCFL205 de dragende UCFL205 dragen
Het blok die van het de Flenshoofdkussen van NTN UCFL inleiding van het het hoofdkussenblok van UCFL205 de dragende dragen:

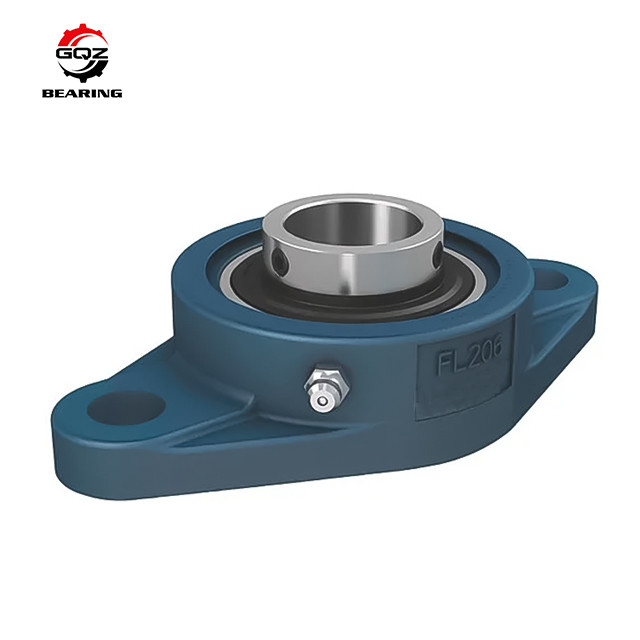

UCFL-het lager van het Hoofdkussenblok is binnen een van een flens voorzien huisvesting wordt gebruikt wanneer de dragende opzettende oppervlakte aan een schachtas loodrecht is. Zij zijn algemeen beschikbaar in twee, drie, of vier-gat configuraties. Hebben de twee-bout van een flens voorzien kogellagereenheden een diamant of een gevleugeld-vorm met 2 gaten voor het opzetten. Zoals met onze 3-bout Van een flens voorzien Dragende Eenheden, 4-bout Van een flens voorzien Dragende Eenheden en onze Flangette-Reeksen, hebben de 2 bout van een flens voorzien dragende eenheden lagers die kunnen worden bewogen en worden gericht om lange schachten beter aan te passen.
Eenheden | mm |
Dragend Type | Gietijzerhuisvesting |
Dynamische Ladingsclassificatie (Cr) | 14.022 |
Statische Ladingsclassificatie (Cor) | 7.843 |
Schacht Dia. (Fw) | 25.0000 |
Huisvestingsbreedte (b) | 68.0000 |
Opzettend Gaten centrum-aan-Centrum (e) | 99.0000 |
Huisvestingslengte (a) | 130.0000 |
De Dikte van de huisvestingsbasis (G) | 13.0000 |
De Breedte van het lager Binnenras (Bi) | 34.0000 |
De Breedte van het lager Binnenras - Kort Zij(n) | 14.0000 |
De Breedte van het lager Binnenras - Uitgebreid Zij(m) | 20.0000 |
Opzettende Boutgrootte | 10.0000 |
Huisvestingsaantal | FL 205E |
Opzettend Gat Dia. (s) | 12.0000 |
De Hoogte van de flensassemblage (z) | 37.0000 |
Flenshoogte (l) | 27.0000 |
Opzettende Basis aan het Dragen van Centrum (i) | 16.0000 |
Gewicht (G) | 634.00 |
Materiaal | Gietijzerhuisvesting, het lager van het chroomstaal |
NTN-het blok die van het Flenshoofdkussen modellen van het het hoofdkussenblok van UCFL UCFL205 de dragende dragen ontwerpt:
De Lagers van het hoofdkussenblok (UCFL-Reeks)
Dragend Aantal | Schachtdia D (mm) | H (mm) | L (mm) | L1 (mm) | A (mm) | J (mm) |
UCFL 201 | 12 | 113 | 60 | 66 | 25.5 | 90 |
UCFL 202 | 15 | 113 | 60 | 66 | 25.5 | 90 |
UCFL 203 | 17 | 113 | 60 | 66 | 25.5 | 90 |
UCFL 204 | 20 | 113 | 60 | 66 | 25.5 | 90 |
UCFL 205 | 25 | 130 | 68 | 73 | 27 | 99 |
UCFL 305 | 25 | 150 | 80 | 84 | 29 | 113 |
UCFL 206 | 30 | 148 | 80 | 84 | 31 | 117 |
UCFL 306 | 30 | 180 | 90 | 94 | 32 | 134 |
UCFL 207 | 35 | 161 | 90 | 94 | 34 | 130 |
UCFL 307 | 35 | 185 | 100 | 104 | 36 | 141 |
UCFL 208 | 40 | 175 | 100 | 104 | 36 | 144 |
UCFL 308 | 40 | 200 | 112 | 118 | 40 | 158 |
UCFL 209 | 45 | 188 | 108 | 113 | 38 | 148 |
UCFL 309 | 45 | 230 | 125 | 132 | 44 | 177 |
UCFL 210 | 50 | 197 | 115 | 120 | 40 | 157 |
UCFL 310 | 50 | 240 | 140 | 144 | 48 | 187 |
UCFL 211 | 55 | 224 | 130 | 134 | 43 | 184 |
UCFL 311 | 55 | 250 | 150 | 154 | 52 | 198 |
UCFL 212 | 60 | 250 | 140 | 144 | 48 | 202 |
UCFL 312 | 60 | 270 | 160 | 164 | 56 | 212 |
UCFL 213 | 65 | 258 | 155 | 157 | 50 | 210 |
UCFL 313 | 65 | 295 | 175 | 186 | 58 | 240 |
UCFL 214 | 70 | 265 | 160 | 163 | 54 | 216 |
UCFL 314 | 70 | 315 | 185 | 196 | 61 | 250 |
UCFL 215 | 75 | 275 | 165 | 168 | 56 | 225 |
UCFL 315 | 75 | 320 | 195 | 206 | 66 | 260 |
UCFL 216 | 80 | 290 | 180 | 188 | 58 | 233 |
UCFL 316 | 80 | 355 | 210 | 218 | 68 | 285 |
UCFL 217 | 85 | 305 | 190 | 198 | 63 | 248 |
