Van het contactkogellagers 160TAC20D+L CNC van NSK de As hoekige van het de As160x240x96 mm Hoekige Contact Lagers 160TAC20D+L
Het dubbele de duwkogellager van het richtings hoekige contact is speciaal ontworpen hoge precisielagers voor de belangrijkste assen van werktuigmachines.
De As van het contactkogellagers 160TAC20D+L CNC van NSK As hoekig nummeringssysteem.
NSK die 160TAC20D+L-lagers voor het ontwerp van de motoras dragen:
NSK die 160TAC20D+L-lagers voor de Specificatie van de motoras dragen:
| Goederennaam | NSK-kogellager van het dubbel-richtings het Hoekige contact |
| Dragend model | 160TAC20D+L |
| Het dragen specificatie | 160*240*96 mm-lager |
| Gewicht /KG | 13 kg |
| Dragende Reeks | TAC-reeks |
| Ring Materical | Chrome-Staal |
| Kwaliteitsnorm | ISO9001: 2008 |
| Dragende Precisie | P5, P4 |
| Kooi | Messing |
| De dienst | OEM de dienstaanbieding |

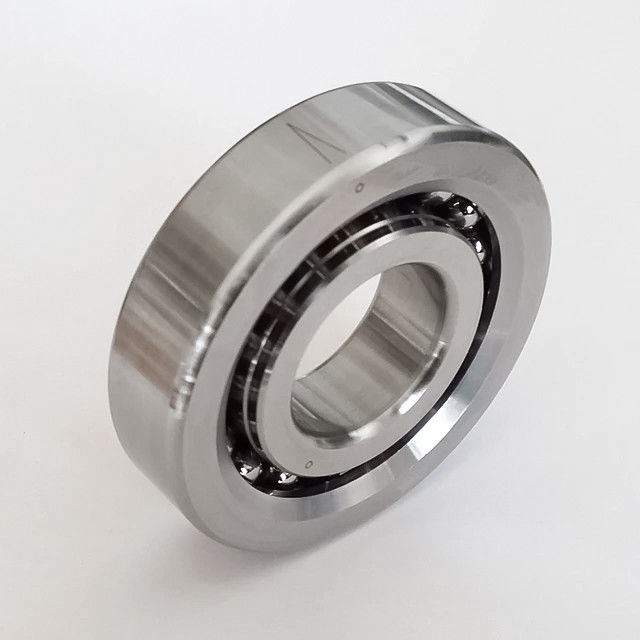

As hoekige contactkogellagers 160TAC20D+L
Dragend aantal: 160TAC20D+L
Grootte (mm): 160x240x96
Merk: NSK
Droeg Diameter (mm): 160
Buitendiameter (mm): 240
Breedte (mm): 96
Dragende afmetingen en specificatie in merkcatalogus:
d - 160 mm
D - 240 mm
T - 96 mm
C - 48 mm
Hoek (α) - 60 °
r min. - 2,1 mm
r1 min. - 1,1 mm
DA - 228 mm
Ra-max. - 2 mm
Rb-max. - 1 mm
DA - 191 mm
Gewicht - 13 Kg
Fundamentele dynamische ladingsclassificatie (c) - kN 185
Fundamentele statische ladingsclassificatie (C0) - kN 680
(Vet) Smeringssnelheid - 2 300 r/min
(Olie) Smeringssnelheid - 2 500 r/min
Van het contactkogellagers 160TAC20D+L CNC Spindleotor van NSK As hoekige de as modelreeks:
Van het de HOGE PRECISIE hoekige contact van NSK het kogellagerreeks:
15TAC47BSUC10PN7B, 17TAC47BSUC10PN7B, 20TAC47BSUC10PN7B, 25TAC62BSUC10PN7B, 30TAC62BSUC10PN7B
30TAC72BSUC10PN7B, 35TAC72BSUC10PN7B, 40TAC72BSUC10PN7B, 40TAC90BSUC10PN7B, 45TAC75BSUC10PN7B
45TAC100BSUC10PN7B, 50TAC100BSUC10PN7B, 50TAC120BSUC10PN7B, 60TAC120BSUC10PN7B, 55TAC100BSUC10PN7B
| Modelleer Nr. | D (mm) | D (mm) | T (mm) | C (mm) | Gewicht (kg) |
| 35TAC20X+L | 35 | 62 | 34 | 17 | 0,358 |
| 40TAC20X+L | 40 | 68 | 36 | 18 | 0,435 |
| 45TAC20X+L | 45 | 75 | 38 | 19 | 0,549 |
| 50TAC20X+L | 50 | 80 | 38 | 19 | 0,59 |
| 55TAC20X+L | 55 | 90 | 44 | 22 | 0,898 |
| 60TAC20X+L | 60 | 95 | 44 | 22 | 0,963 |
| 65TAC20X+L | 65 | 100 | 44 | 22 | 1.03 |
| 70TAC20X+L | 70 | 110 | 48 | 24 | 1.41 |
| 75TAC20X+L | 75 | 115 | 48 | 24 | 1.49 |
| 80TAC20X+L | 80 | 125 | 54 | 27 | 2.02 |
| 85TAC20X+L | 85 | 130 | 54 | 27 | 2.12 |
| 90TAC20X+L | 90 | 140 | 60 | 30 | 2.83 |
| 95TAC20X+L | 95 | 145 | 60 | 30 | 2.93 |
| 100TAC29X+L | 100 | 140 | 48 | 24 | 1.87 |
| 100TAC20X+L | 100 | 150 | 60 | 30 | 3.08 |
| 105TAC29X+L | 105 | 145 | 48 | 24 | 1.96 |
| 105TAC20X+L | 105 | 160 | 66 | 33 | 3.94 |
| 110TAC29X+L | 110 | 150 | 48 | 24 |
2.04 |
