Het ingevoerde van de de rij Cilindrische rol van NSK dubbele van de het lagernn3009mbkr NN3009TBKR rots lager van de boringsmachines
Dragend aantal: NN3009MBKR
Grootte (mm): 45x67.5x23
Merk: NSK
Droeg Diameter (mm): 45
Buitendiameter (mm): 67,5
Breedte (mm): 23
Dragende afmetingen en specificatie in merkcatalogus:
d - 45 mm
D - 75 mm
E - 67,5 mm
B - 23 mm
C - 23 mm
r min. - 1 mm
Gewicht - 0.407 Kg
Fundamentele dynamische ladingsclassificatie (c) - kN 52
Fundamentele statische ladingsclassificatie (C0) - kN 68,5
(Vet) Smeringssnelheid - 12 500 r/min
(Olie) Smeringssnelheid - 15 000 r/min
Inleiding over lager van de de rij Cilindrische rol van NSK het dubbele NN3009MBKR:
Lager van de de rij cilindrische rol van NSK de starheid van het dubbele maakt tot hen een perfecte gelijke voor gebruik in werktuigmachineassen. Tipically, de enige rij en de dubbele rij de cilindrische rollagers of hebben dragen of verminderd droegen. De dubbele lagers van de rij culindrical rol met verminderd droegen vaak worden opgezet aan de belangrijkste schacht als fixedendlager. De eenvoud in ontwerp en de capaciteit om radiale interne ontruiming aan te passen na het opzetten blijven deze lagerspopulor onder werktuigmachinegebruikers maken.
NSK biedt verscheidene types van cilindrische rollagers aan. De gebruikers kunnen vragen en E44-configuratie, die zowel smeringsgaten als een machinaal bewerkte smeringsgroef op de buitenoppervlakte van de buitenring omvat. De types van lagers omvatten het NNU-type, welke feathures geribbelde buitenringen verdubbelen, en het NN-type, dat uitstekende vetlossing tijdens de aanvankelijke rodageperiode kenmerken, en de hulp bevorderen regelmatige oliestroom door het lager.
Voor dunne sectietype lagers, is de smallere NN39-reeks geschikter dan de bredere NN49-reeks toe te schrijven aan minder hittegeneratie en grotere rolstabiliteit. De machinaal bewerkte messingskooien zijn gemeenschappelijkst met cilindrische rollagers. NSK biedt een pps van de rolgids harskooi voor de NN30-reeks, en een PEEK harskooi aan, die door de buitenring, voor N10-reeksreeks ultra cilindrische de rollagers van de hoge snelheids enig-rij wordt geleid.
Types van cilindrisch rollager:
. Het enige lager van de rij cilindrische rol: NU, NJ, NUP, BROKJEreeks
. De dubbele lagers van de rij cilindrische rol: NNU-reeks
. Het cilindrische rollager van vier rijen: FC reeks
. Enig cilindrisch de rollager van de rij volledig aanvulling: SL18 reeks, SL 19 reeksen
. Dubbel cilindrisch de rollager van de rij volledig aanvulling
.SL01 reeks, SL02-reeks, SL18-reeks.
Het lager van de de rij Cilindrisch rol van NSK dubbel NN3009MBKR nummeringssysteem:
Dragend type | Kooisymbool | Specificatie | Beschikbare grootte |
NN | MB | De rol leidde machinaal bewerkte messingskooi |
NN3005, NN3026-NN3040 NN3920-NN3956, NN4920-NN4940 |
TB | Rol geleide PPS harskooi | NN3006-NN3024 | |
NNU | MB | De rol leidde machinaal bewerkte messingskooi | NNU4920-NNU4940 |
N | M. | De rol leidde machinaal bewerkte messingskooi | N1006-N1028 |
TP | De buiten geleide ring GLUURT harskooi | N1009-N1017 |
De machines die van de rotsboring de cilindrische modelreeks van het rollager NN3009MBKR dragen:

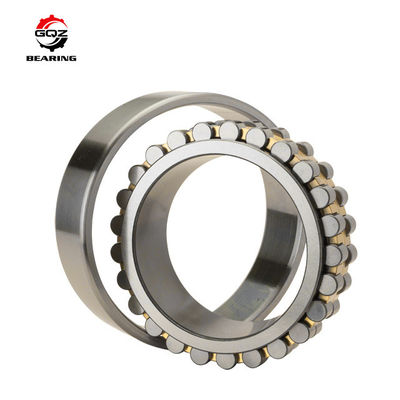

Van de de rij Cilindrische rol van NSK dubbele het lagernn3009mbkr beelden:
