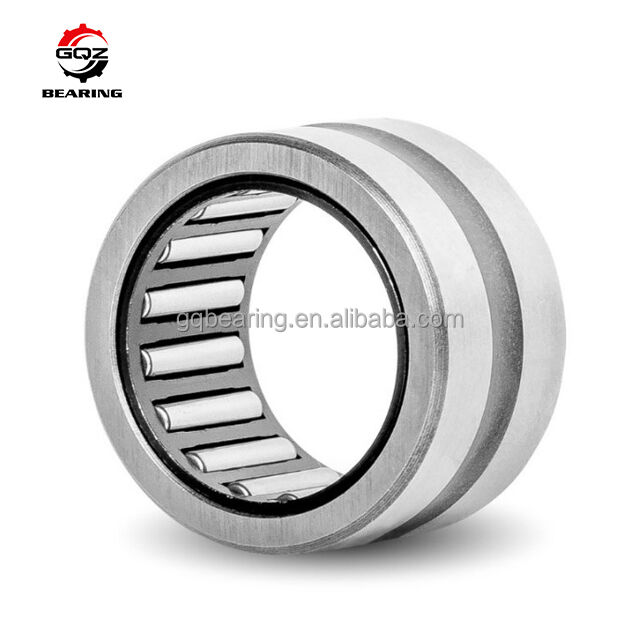

K10x13x10- TV / K10x13x10-TN Polyamide Cage Needle Roller & Cage Assemblies 10*13*10mm

1. Productoverzicht

K10x13x10-TV en K10x13x10-TN zijn aparte metrische naaldrollagers en kooien, zonder buitenring en binnenring, met uniforme grensdiameter Fw=10mm binnendiameter, buitenrol diameter Dw=13mm, totale breedte C=10mm. Deze K-serie werkt alleen met geharde behuizingsboring en geharde spiegelafgewerkte as om een complete naaldlager set te vormen.

• K10x13x10-TV: Standaard glasvezelversterkte PA66 TV kunststof kooi, stabiele hittebestendigheid en ultrahoge snelheidslimiet voor continue miniatuurtransmissieapparatuur met hoge snelheid;
• K10x13x10-TN: Geoptimaliseerde PA66 TN nylon kooi met lage wrijving, precieze rolpositionering, lager loopgeluid, ideaal voor precisie stille micro-aandrijfapparaten met strikte geluidsnormen.

Meerdere dichte cilindrische naaldrollen, gelijkmatig gescheiden door een geïntegreerde kunststof kooi, uitstekende radiale belastbaarheid onder ultradunne radiale doorsnede. Alleen zuivere radiale belasting, veel gebruikt voor micro-reductie tandwielkasten, miniatuur elektrisch gereedschap, textiel micro-spanningsrollen, automatiserings kleine glijdende assemblages, precisie testinstrumenten en lichtgewicht modeltransmissiestructuren met beperkte radiale installatieruimte.

2. Technische specificaties

Uniforme basisstandaardparameters

Passende asdiameter Fw: 10 mm
Naaldrol buitendiameter Dw: 13 mm
Assemblagebreedte C: 10 mm
Structuur: Aparte naaldrol- en kooi-assemblage, geen binnenring, geen getrokken buitenmantel
Materiaal naaldrol: GCr15 chroomstaal met hoog koolstofgehalte
Standaard radiale speling: CN normale speling
Minimale afschuining r: 0,3 mm
Vereisten voor as en behuizingsboring: HRC60–64 gehardheid met spiegelafwerking

K10x13x10-TV

Kooi: Standaard glasvezelversterkte PA66 TV kunststof houder
Dynamische belasting Cr: 4750 N
Statische belasting Cor: 6180 N
Smeermiddellimiet rotatiesnelheid: 21800 t/min
Oliesmering limiet rotatiesnelheid: 32500 t/min
Nettogewicht: 0,0022 kg

K10x13x10-TN

Kooi: Geoptimaliseerde glasvezelversterkte PA66 TN kunststof houder met laag geluidsniveau
Dynamische belasting Cr: 4620 N
Statische belasting Cor: 6030 N
Smeermiddellimiet rotatiesnelheid: 17500 t/min
Oliesmering limiet rotatiesnelheid: 23200 t/min
Nettogewicht: 0,0023 kg
Volledige maattekeningen en volledige belastingsprestatie testgegevens van twee modellen zijn op aanvraag van de klant beschikbaar.

3. Belangrijkste voordelen

1. Aparte kooi- en naaldrolassemblageontwerp, flexibele matching met door de klant zelf verwerkte geharde behuizing en as, vermindert de totale matrijs- en verwerkingskosten van de apparatuur aanzienlijk
2. Ultradunne radiale doorsnede bespaart radiale installatieruimte, voldoet perfect aan de eisen van miniaturisatie en compacte transmissiestructuren
3. Twee PA66 glasvezel kunststof kooi-opties (TV / TN) dekken verschillende operationele eisen: TV voor continue werking met ultrahoge snelheid; TN voor precisie stille transmissie met laag geluidsniveau
4. Dichte uniforme naaldrolindeling biedt betrouwbare radiale stijfheid en hoge belastbaarheid, stabiele middelzware langdurige cyclische werking
5. Glasvezel gemodificeerde nylon kooi vermindert effectief de rolwrijving, onderdrukt abnormale trillingsgeluiden, is bestand tegen vervorming bij hoge temperaturen en voorkomt dat naaldjes verspreiden
6. Aanpasbare opties: roestvrijstalen anti-roest naaldrollen, C3 vergrote radiale speling, OEM laser markering, vulling met speciaal smeermiddel voor lage temperaturen

Vereenvoudigt effectief het ontwerp van miniatuurtransmissiestructuren en verlengt de levensduur van micro-asondersteuningsassemblages

4. Toepassingen

Deze K10x13x10-TV / K10x13x10-TN aparte naaldrol kooi assemblage set wordt veel gebruikt voor de volgende micro lichtgewicht industriële en civiele apparatuur:

• Micro miniatuur reductie tandwielkasten, interne ondersteunende componenten van kleine transmissieassen
• Mini handgereedschap, kleine micro-elektrische machines roterende delen
• Precisie testapparatuur voor kantoren, textiel micro-weefgetouwen spannings glijdende rol units
• Automatiserings miniatuur lineaire glijdende mechanismen en micro-nok positioneringsassemblages
• Lichtgewicht model speelgoed, kleine huishoudelijke elektrische lichtgewicht roterende transmissieassemblages
• Reserveonderdelen voor aftermarket vervanging van apparatuur met 10 mm binnendiameter aparte naaldrol kooi assemblage

Ideale compacte snelle micro naaldrol oplossing met dubbele optie voor aangepaste geharde behuizing transmissieapparatuur met blinde boring

5. Waarom kiezen voor GQZ Bearing

• 25 jaar professionele productie-ervaring van K-serie aparte naaldrol kooi assemblages
• Twee modellen volledig dimensionaal uitwisselbaar met internationale standaard K10×13×10 serie naaldassemblages, consistente dimensionale tolerantie en precisie van rolmatching
• Volledige OEM & ODM aangepaste service ondersteuning voor roestvrijstalen naaldrollen en speciale speling aanpassing
• Strikte inspectie van het volledige proces: hardheidstest van grondstoffen, precisie van kunststof kooi vorming, sortering uniformiteit van naaldrollen en duurzaamheidstest met hoge snelheid cycli voor levering
• Professioneel naaldlager engineering team biedt montagebegeleiding voor behuizingsboring en passende as hardheid tolerantie binnen 24 uur
• Stabiele massaproductie assemblagelijnen met voorkeurs bulk groothandelsprijs voor fabrikanten van miniatuurapparatuur op lange termijn

We richten ons op stabiele rolpositionering, prestaties met lage wrijving en langdurige win-win samenwerking met wereldwijde industriële kopers

6. Kwaliteitscontrole

• Inspectie van chemische samenstelling en oppervlaktehardheid van GCr15 chroomstaal naaldrollen
• Precisie snijden, slijpen en afronden van cilindrische naaldrollen om scherpe randen te elimineren
• Spuitgieten van PA66 glasvezelversterkte kunststof kooi, constante temperatuurvorming om vervorming te verminderen
• Gerichte aparte prestatie tests voor twee versies: TV kooi hoge temperatuurbestendigheidstest, TN kooi test met laag geluidsniveau en lage wrijving, inspectie van uniformiteit van radiale speling
• Inspectie van uniforme naaldrol belading in de kooi, aparte dimensionale en uiterlijke herinspectie voor elk model voor anti-roest verpakking en verzending

Elke batch naaldrol kooi assemblages doorstaat een volledige steekproef duurzaamheidstest met heen-en-weer gaande cycli om stabiele radiale belasting in aangepaste geharde behuizingsboring te garanderen

7. Vraag nu een offerte aan

Als u de standaard PA66 kooi K10x13x10-TV met hoge snelheid en de geoptimaliseerde nylon kooi K10x13x10-TN met laag geluidsniveau, aparte naaldrol assemblages nodig heeft voor micro-tandwielkasten en mini-elektrisch gereedschap, stuur dan uw aanvraag rechtstreeks naar ons.
U ontvangt volledige professionele ondersteunende diensten na het indienen van uw aanvraag:

• Snelle officiële fabrieksofferte reactie binnen 24 uur
• Eén-op-één begeleiding bij de hardheidsparameters van de behuizingsboring en de passende as door professionele naaldlageringenieurs
• Suggesties voor aangepaste lageroplossingen, inclusief opties voor roestvrijstalen anti-roest naaldrollen
• Concurrerende directe fabriek groothandelsprijs voor gemengde bulkbestellingen van twee modellen

Stuur uw vereiste aankoophoeveelheid van elk model en de operationele omgeving van de apparatuur om een gedetailleerde formele offerte te verkrijgen
