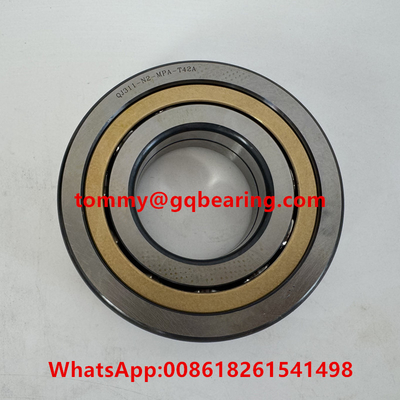

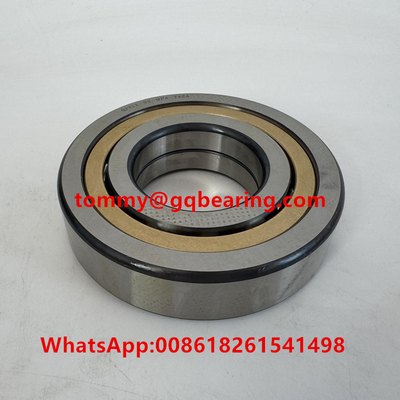

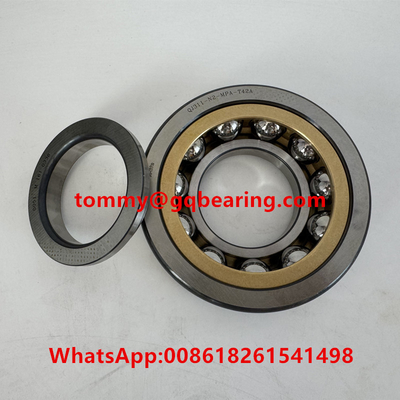

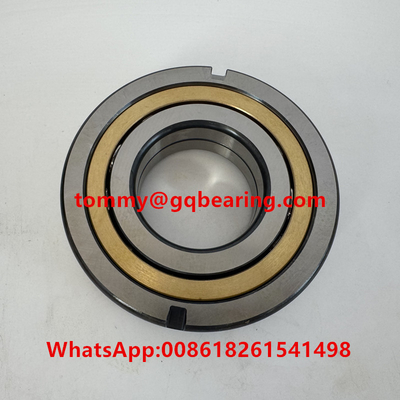

The Korte beschrijving van een vierpunts contactballager:
met een vermogen van meer dan 50 WDe inwendige en uitwendige loopbanen zijn perzikvormig in de dwarsdoorsnede.Wanneer er geen belasting of een zuivere radiale belasting is, de stalen bal en de ring zijn in vierpuntscontact.
Dimensionele tekening
|
QJ311-N2-MPA-T42A |
d
|
55 mm |
D
|
120 mm |
C
|
29 mm |
| Basis dynamische belasting, radial |
133000 N |
Basis statische belasting, radial
|
108000 N |
r
|
0.0394 in1.000 mm |
r1
|
0.0236 in0.600 mm |
De
|
10-32 UNF |
G
|
0.1772 in4.500 mm |
d4
|
1.1654 in29.600 mm |
S1
|
0.7205 in18.300 mm |
S
|
0.5000 in12.700 mm |
a.
|
0.1220 in3.100 mm |
b.
|
0.0591 in1.500 mm |
D1
|
1.7559 in44.600 mm |
F
|
0.1575 in4.000 mm |
De volgende onderdelen zijn bedoeld in de bijlage:
UC200-reeks: UC201, UC202, UC203, UC204, UC205, UC206, UC207, UC208, UC209, UC10, UC211, UC212, UC213, UC214, UC215, UC216, UC217, UC208, UC209, UC210, UC211, UC212, UC213, UC214, UC215, UC216, UC217,UC218
UC300-serie: UC305, UC306, UC307, UC308, UC309, UC310, UC311, UC312, UC313, UC314, UC315, UC316, UC317, UC318, UC319, UC320, UC321, UC322, UC324, UC326, UC328
UCF 200-serie: UCF204, UCF205, UCF206. UCF207, UCF208, UCF209, UCF210,
UCF211, UCF212, UCF213, UCF214, UCF215, UCF216, UCF217, UCF218
UCF 300-serie:UCF305, UCF306, UCF307UCF308, UCF309, UCF310, UCF311,
De in de bijlage bij Verordening (EG) nr. 396/2005 vermelde maatregelen zijn in overeenstemming met de bepalingen van Verordening (EG) nr. 396/2005 van het Europees Parlement en de Raad.
UCF320, UCF321, UCF322, UCF324, UCF326, UCF328
