Top-ranglijst Z9 Uitbreiding Sleeve Shaft vergrendelingsapparaat Assemblage Diameter 200 tot 420 mm

Producten

Het Lager van het hoofdkussenblok

Zelf het Richten zich Kogellager

de ketting van de roestvrij staalrol

Dragende Toebehoren

Neem contact met ons op

Mr. Mike Zhang

gq@gqbearing.com

86-510-82695331

Contact opnemen

Top-ranglijst Z9 Uitbreiding Sleeve Shaft vergrendelingsapparaat Assemblage Diameter 200 tot 420 mm

MOQ:	5 stuks
Standard Packaging:	Plastic Bag + cox + karton
Supply Capacity:	10000/maand

Details Information

Product Description

Detail Information

Plaats van herkomst

China

Merknaam

GQZ or Other famous brand

Certificering

ISO9001,ROHS

Modelnummer

Z9-serie

Product Type:

Uitbreidingscouplagehuls

Toepassing:

Automobilerij.tractoren.bouwmachines.walsen

Axiale kracht Ft(kN):

526-1980

Tork Mt (((kN.m):

52.8-410

Materiaal, het dragen:

Lagers van staal

Markeren:

Montage van het schachtvergrendelingstoestel

Z9 Vergrendeling van de uitbreidingsarm

Montage van het schachtvergrendelingsapparaat van 420 mm

Product Description

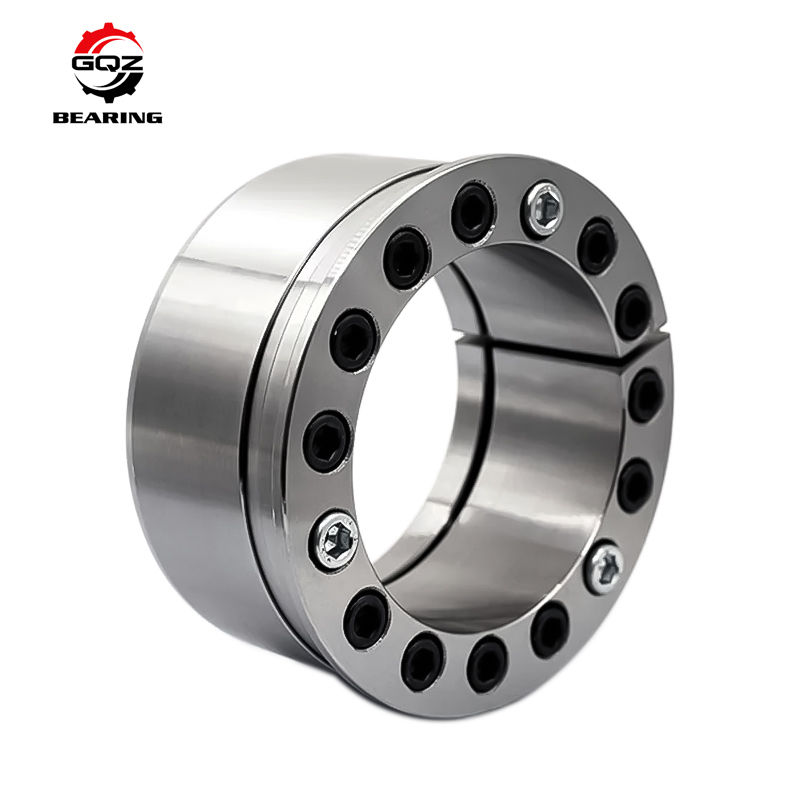

Top Ranking Z9 Expansie Mouw As Vergrendelingsapparaat Assemblage, Diameter 200 tot 420mm

Expansiekoppelingmouw is een geavanceerde basiscomponent die veel wordt gebruikt in de internationale markt voor mechanische koppeling onder zware belasting. In de verbinding van as en wiel is het een sleutelloze koppelingsinrichting om lastoverdracht te realiseren door de druk en wrijving aan te spannen die worden gegenereerd tussen de opnameoppervlakken van hoogwaardige bouten.

Productomschrijving

Toepasselijke industrieën

Automotive.tractor.bouwmachines.walserij

Plaats van herkomst

China

Type

BAL

Modelnummer

Z9-serie

Merknaam

GQZ of OEM

Afdichtingstype

Open

Materiaal

Chroomstaal

Buitendiameter

200-420mm

Boring

260-515mm

Eigenschap

Lange levensduur

Certificaat

ISO9001:2008

Trilling

Z1V1 Z2V2 Z3V3

Precisie

P0,P5,P6

Service

OEM-service

Voorraad

Rijk

Pakket

Originele verpakking

Belangrijkste voordelen van de expansiekoppelingmouw
Eenvoudig te installeren
Lage bewerkingsnauwkeurigheid vereist voor asgaten, geen behoefte aan verwarmings-/drukmateriaal, alleen bouten diagonaal aandraaien volgens het koppel.
Maakt het mogelijk om naven op de as te verplaatsen en ondersteunt koppelingen met slecht gelaste materialen.
Hoge betrouwbaarheid
Geen spiebaan verzwakkende structuur, geen relatieve bewegingsslijtage, lange levensduur.
Automatische storing in geval van overbelasting beschermt de veiligheid van de apparatuur.
Flexibele aanpassing
kan meerdere belastingen weerstaan, ondersteunt het gebruik van meerdere expansiemouwen in serie om de belasting te verhogen.
Eenvoudig te demonteren (gewoon de bouten losdraaien), anti-roest ontwerp van het contactoppervlak om herhaald gebruik te garanderen.

Afmetingen						Zeskant inbusbouten		Nominale belasting		Druk op het verbindingsvlak tussen de expansiemouw en de as	Druk op de expansiemouw-naaf interface	Bout aandraaimoment	Gewicht
d	D	L	L₁	e	B	d₁	n	Axiale kracht Ft(kN)	Koppel Mt(kN.m)	pf(N/mm²)	pf¹⁽N/mm²⁾	M_A(N.m)	W.t(kg)
200	260	120	142	8	125	M20*120	16	526	52.8	100	77	230	15
220	285	120	142	8	140	M22*130	14	640	70	119	92	355	17.8
240	305	120	159	8	140	M22*130	16	731	88	96	75	355	23.2
260	325	120	159	8	140	M22*130	18	822	107	103	82	355	24.8
280	355	120	159	8	140	M22*130	20	910	128	96	75	355	33
300	375	120	159	8	140	M22*130	22	1000	151	99	79	355	36
320	405	120	159	8	140	M22*130	18	1280	206	101	80	690	52
340	425	120	159	8	140	M22*130	20	1420	242	106	85	690	54
360	455	120	159	8	140	M22*130	20	1770	319	113	89	930	72
380	475	120	159	8	140	M22*130	20	1770	337	109	97	930	75
400	485	120	159	8	140	M22*130	20	1770	355	101	83	930	78
420	515	120	159	8	140	M22*130	22	1980	410	107	87	930	82

Bedrijfsinformatie

Top-ranglijst Z9 Uitbreiding Sleeve Shaft vergrendelingsapparaat Assemblage Diameter 200 tot 420 mm 3

Top-ranglijst Z9 Uitbreiding Sleeve Shaft vergrendelingsapparaat Assemblage Diameter 200 tot 420 mm 4

FAQ

Kunnen adapterhulzen bestand zijn tegen zware omgevingsomstandigheden?

Zware omgevingen, gekenmerkt door vocht, stof en extreme temperaturen, vormen aanzienlijke uitdagingen.

Corrosiebestendigheid: Blootstelling aan vocht kan leiden tot corrosie, wat de prestaties van de huls beïnvloedt.

Oplossing: Voor bewerkingen in zware omgevingen, selecteer adapterhulzen gemaakt van corrosiebestendige materialen of overweeg beschermende coatings om de duurzaamheid van adapterhulzen te verbeteren.

Hoe moeten onderhoudsroutines worden gestructureerd voor systemen die adapterhulzen gebruiken?

Effectief onderhoud is cruciaal voor het maximaliseren van de levensduur en prestaties.

Inspectieschema's: Het opstellen van routinematige inspectieschema's helpt bij het vroegtijdig detecteren van potentiële problemen.

Smeringsbehoeften: Goede smering zorgt voor een soepele werking en vermindert slijtage.

Oplossing: Om systemen met adapterhulzen effectief te onderhouden:

Implementeer een uitgebreid onderhoudsschema inclusief reiniging, inspectie en opnieuw smeren van componenten rond de adapterhuls.

Houd gedetailleerde gegevens bij van alle onderhoudsactiviteiten om de conditie en prestaties van adapterhulzen in de loop van de tijd te volgen.
