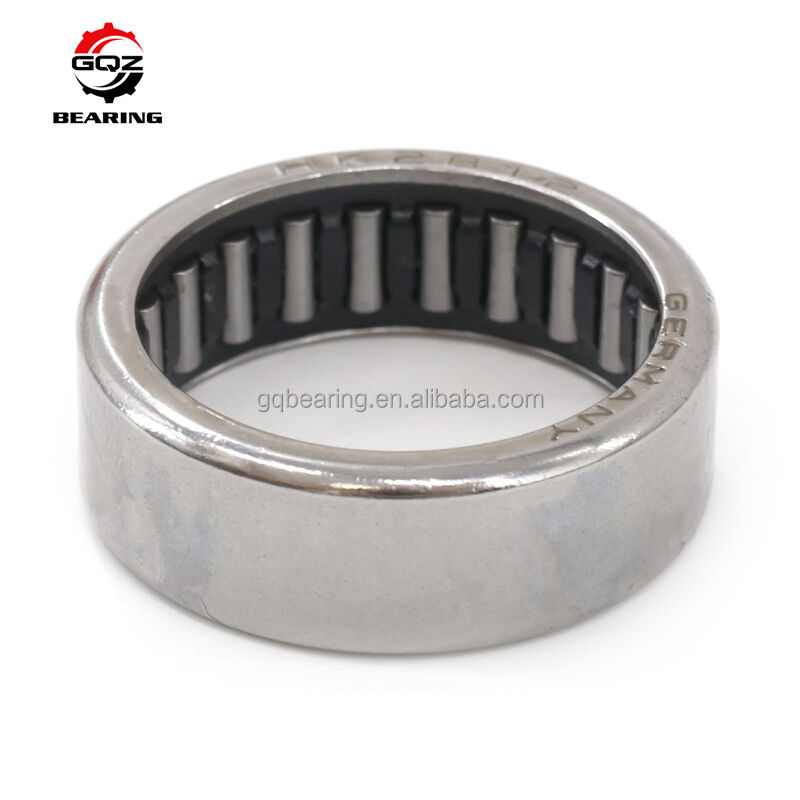

GQZ HK4020 Getrokken naaldlager 40x47x20mm Open type voor compacte transmissie-eenheden

De HK4020 behoort tot de serie naaldlagers met open getrokken buitenring. Het bestaat uit een dunne gestanste buitenring en een naaldrolassemblage zonder binnenring. Het lager vereist een gehard en geslepen asoppervlak om als loopbaan te dienen. Het kenmerkt zich door een ultradunne radiale afmeting en een uitstekende radiale belastbaarheid. Geschikt voor continue roterende beweging en heen en weer gaande beweging. Veel gebruikt in automatiseringsapparatuur, hydraulische componenten, textielmachines, verpakkingsmachines en compacte mechanische assemblages met strikte ruimtebeperkingen.

Een formele offerte wordt binnen 24 uur na uw aanvraag verzonden.

Model:

HK4020

Afmetingen:

Fw40 mm, D47 mm, C20 mm

Nettogewicht:

ongeveer 0,056 kg

Dynamische belastingscapaciteit Cr:

24,5 kN

Statische belastingscapaciteit Cor:

38,2 kN

Limiettoerental:

Vet 5200 tpm, Olie 6300 tpm

Structuur:

Naaldlager met open getrokken buitenring, zonder binnenring

Materiaal:

Dunne getrokken buitenring van lagerstaal, precisie naaldrollen

Optionele varianten:

type met gesloten uiteinde op aanvraag verkrijgbaar

Volledige maattekeningen en belastingsgegevens op aanvraag verkrijgbaar.

1. Ultr dunne wandstructuur, bespaart aanzienlijk radiale installatieruimte
2. Dichte naaldrolopstelling levert uitstekende radiale belastbaarheid
3. Lichtgewicht gestanste buitenring optimaliseert het algehele structurele ontwerp van de apparatuur
4. Open uiteinde ontwerp maakt gemakkelijke vetbijvulling mogelijk voor langdurige werking
5. Vereist gehard asoppervlak om als rolbaan te dienen
6. Aanpasbare opties: OEM laser markering, oppervlakteversterkende behandeling, speciale afdichtingsconfiguratie
   Ideale keuze voor compacte mechanische transmissiesystemen met beperkte installatie-envelop.

• Geleidings- en aandrijfassen van geautomatiseerde productielijnen
• Hydraulische kleppen, bewegende componenten van kleine cilinders
• Draaiende delen van textielmachines en verpakkingsmachines
• Kleine transmissie-eenheden en miniatuurkoppelingsmechanismen
• Hulpsteunconstructies voor lichte werktuigmachines
• Machines met heen en weer gaande en roterende bewegingen die een compacte lay-out vereisen

• 25 jaar professionele lagerfabrikant
• Producten geëxporteerd naar meer dan 50 landen wereldwijd
• Strikte inspectie van hardheid van grondstoffen, oppervlakteafwerking, belastbaarheid en rotatiegladheid vóór levering
• 24-uurs professionele technische ondersteuning voor begeleiding bij ashardheid en bewerkingsvereisten
• Voldoende bulkvoorraad voor distributeurs van automatiseringsmachines
• Wij leveren stabiele maattolerantie, betrouwbare prestaties en langdurige samenwerkingsondersteuning.

• Blanking en dieptrekvorming van lagerstaalstrip
• Precisie superafwerking voor naaldrollen
• Inspectie van montage speling en voor-smering verwerking
• Volledige maattolerantie en belastingsprestatie testen

Als u HK4020 naaldlagers met getrokken buitenring nodig heeft:

Stuur een aanvraag om onderstaande ondersteuning te ontvangen:

• Snelle formele offerte binnen 24 uur
• Professionele suggesties voor asbewerking en hardheidsvereisten
• Optionele alternatieve oplossingen met gesloten uiteinde
• Concurrerende fabriek directe prijs
  Neem contact op met ons verkoopteam voor volledige technische gegevensbladen en een formele aanbieding.
