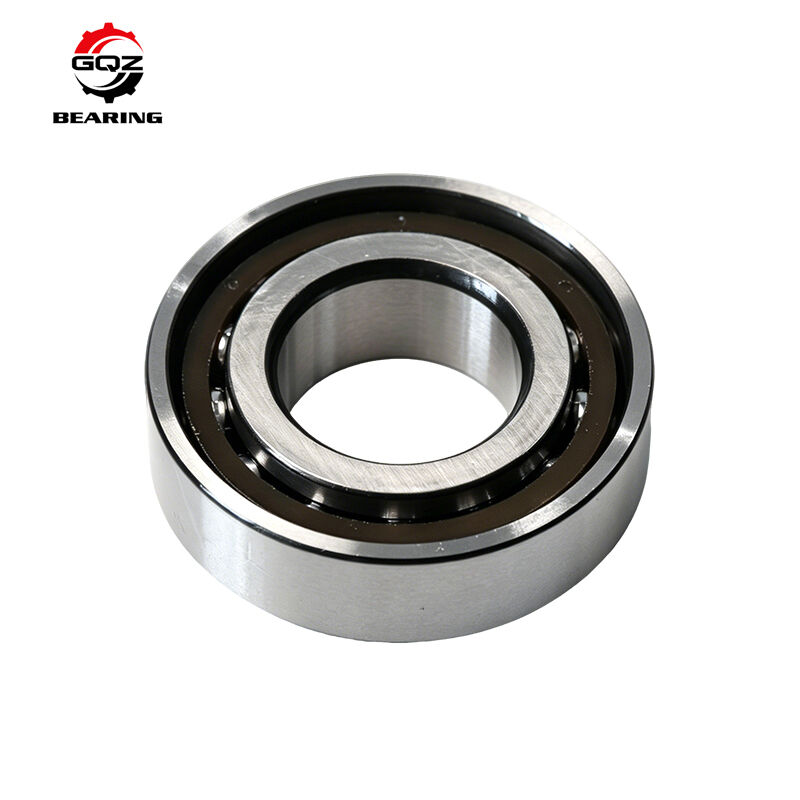

GQZ S7204CD/HC hybride keramische enkele rij hoekcontactkogellager 20×47×14mm 15° contacthoek open type

S7204CD/HC is een superprecisie enkelrijige schuine kogellager.

• S: Universeel matchbaar ontwerp
• CD: 15° contacthoek, D interne geometrie met hoge capaciteit
• HC: Hybride constructie, stalen binnen- en buitenringen + siliciumnitride keramische rollende elementen met elektrische isolatiemogelijkheid

Open structuur ondersteunt circulerende oliesmering. Het draagt gecombineerde radiale belasting en eenzijdige axiale belasting. Enkele lagers kunnen rug-aan-rug (DB), kop-aan-kop (DF) of tandem (DT) worden opgesteld om bidirectionele axiale belastingen te weerstaan. Keramische kogels verminderen middelpuntvliedende kracht bij hoge rotatiesnelheden, beperken elektrische erosie en verlagen de bedrijfstemperatuur. Veel gebruikt op hogesnelheids CNC-spindels, frequentieomvormer servomotoren, kogelomloopsteunen en precisieroterende apparatuur die gevoelig is voor schade door zwerfstroom.

Een formele offerte wordt binnen 24 uur na uw aanvraag verzonden.

Model

S7204CD/HC

Afmetingen

d20 mm, D47 mm, B14 mm

Minimale afschuining r

1 mm

Nettogewicht

ongeveer 0,092 kg

Structuur

Enkelrijige schuine kogellager

Contacthoek

15°

Materiaal

Binnen-/buitenring: GCr15 lagerstaal; rollend element: Si₃N₄ keramische kogels; bewerkte fenolhars kooi

Structuurvorm

Open type zonder afdichtingen

Basische dynamische belasting Cr

11900 N

Basische statische belasting C0r

5850 N

Limiterende snelheid (oliesmering)

48000 rpm

Aanvullende informatie

Volledige maattekeningen en belastingsgegevens op aanvraag beschikbaar.

1. HC hybride keramische rollende elementen bereiken isolatieprestaties, vermijden effectief elektrische putcorrosie van lagers
2. 15° CD structuur met hoge capaciteit balanceert hoge snelheidsprestaties en belastbaarheid
3. S universeel matchbaar ontwerp, flexibel voor diverse dubbele gepaarde installatiemodi ter plaatse
4. Keramische kogels met lage dichtheid verminderen middelpuntvliedende belasting, realiseren hogere limiterende snelheid dan volledig stalen lagers
5. Open ontwerp past continue circulerende oliesmering toe voor langdurige precisiebedrijf op hoge snelheid
6. Aanpasbaar: P4/P5 precisiegraad, meerdere voorspanningsklassen, OEM laser markering, speciale hogesnelheidsvet.

• Hogesnelheids verticale en horizontale bewerkingscentrum hoofdspindels
• Variabele frequentie servomotoren en generator roterende assen
• Precisie kogelomloopsteun vaste eindsteun assemblages
• Hogesnelheids slijpmachines en automatiseringsprecisie transmissie-eenheden
• Roterende apparatuur blootgesteld aan zwerfstroom en risico op elektrische corrosie

25 jaar professionele lagerfabrikant, producten wereldwijd geëxporteerd.

Strikte inspectie van rondheid en oppervlaktekwaliteit van keramische kogels.

Ultraprecisie loopvlak superafwerking om hoge precisie-eisen te voldoen.

24-uurs technische ondersteuning voor koppeling lay-out en voorspanningsselectie.

Ruime voorraad voor machinehandelaren.

Precieze afmetingen en stabiele serviceprestaties.

GCr15 ring quenching & tempering hardheidsinspectie

Afmetingssortering en oppervlaktefoutdetectie van siliciumnitride keramische kogels

Precisie superafwerking voor loopvlakken

Contacthoek, interne speling en rotatievibratietests

Als u S7204CD/HC hybride keramische schuine kogellagers nodig heeft:

Stuur een aanvraag om onderstaande ondersteuning te ontvangen:

• Snelle offerte binnen 24 uur
• DB/DF gematchte set oplossing consultatie
• Optionele precisiegraad en voorspanningsselectie
• Concurrerende fabriek directe prijs
• Neem contact op met ons verkoopteam voor volledige datasheets en een formele aanbieding.
