BK0306-TV BK 0306-TN Naaldrollager 3x6.5x6mm P5 P4 P6

1. Productoverzicht

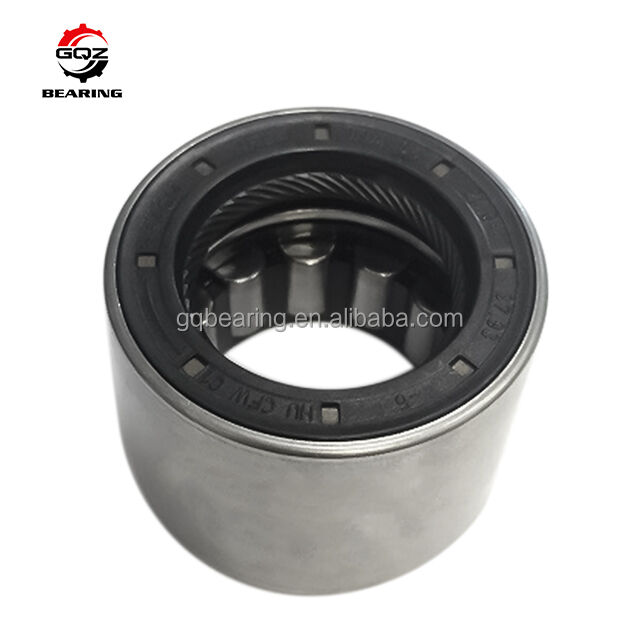

BK0306-TV en BK0306-TN zijn ultradunne metrische enkelrijige gesloten getrokken naaldlagerringen zonder binnenring, met een uniforme grensdiameter Fw=3 mm voor de naaldrolassemblage, een buitendiameter D=6,5 mm en een totale breedte C=6 mm. De BK-serie maakt gebruik van een geïntegreerde, uit één stuk gestanste stalen buitenring met een solide gesloten bodemkap, wat automatische axiale begrenzing in blinde gaten mogelijk maakt, waardoor extra borgringen, schouderassen en eindkappen overbodig worden om de montage van microapparatuur te vereenvoudigen.

• BK0306-TV: Standaard glasvezelversterkte PA66 kunststof kooi, stabiele prestaties bij hoge snelheden, goede hittebestendigheid voor continue stille miniatuurtransmissie;
• BK0306-TN: Geoptimaliseerde PA66 nylon kooi met verbeterde rolpositionering, ultralage wrijving, lager loopgeluid, ideaal voor precisie micro-aandrijfapparaten met strikte geluidseisen.

Dichte naaldrolindeling zorgt voor een betrouwbare radiale belastingscapaciteit onder een ultradunne radiale doorsnede. Het bijpassende asoppervlak moet gehard zijn tot HRC60–64 en spiegelglad gepolijst zijn om als binnenringbaan te dienen. Deze serie kan alleen zuivere radiale belastingen dragen en wordt veel gebruikt voor micro-reductie tandwielkasten, kleine handgereedschappen, miniatuur kantoorapparatuur, textiel micro-spanningsrollen, automatiserings micro-schuifcomponenten en lichtgewicht modeltransmissieassemblages met extreme beperkingen van radiale ruimte.

Ontvang binnen 24 uur een offerte voor uw project

2. Technische specificaties

Uniforme basisstandaardparameters

Fw (Binnendiameter naaldassemblage): 3 mm
Buitendiameter D: 6,5 mm
Totale breedte C: 6 mm
Structuur: Enkelrijig gesloten getrokken naaldlagerring, zonder binnenring
Materiaal buitenring: GCr15 chroomstaal met hoog koolstofgehalte
Standaard radiale speling: CN normale speling
Minimale afschuining r: 0,3 mm
Vereiste hardheid van de bijpassende as: HRC60–64 spiegelglad gepolijst

BK0306-TV

Type kooi: Standaard glasvezelversterkte PA66 TV kunststof kooi
Dynamische belasting Cr: 1230 N
Statische belasting Cor: 840 N
Vermoeiingsbelastingslimiet Pu: 85 N
Referentie limietsnelheid met vet: 33000 omw/min
Limsnelheid met oliesmering: 50000 omw/min
Nettogewicht: 0,0009 kg

BK0306-TN

Type kooi: Geoptimaliseerde glasvezelversterkte PA66 TN kunststof kooi
Dynamische belasting Cr: 1230 N
Statische belasting Cor: 880 N
Vermoeiingsbelastingslimiet Pu: 88 N
Referentie limietsnelheid met vet: 24000 omw/min
Limsnelheid met oliesmering: 26000 omw/min
Nettogewicht: 0,0010 kg
Volledige maattekeningen en volledige technische belastingsgegevens van beide modellen zijn op aanvraag van de klant beschikbaar.

3. Belangrijkste voordelen

1. Geïntegreerd zelfcentrerend ontwerp met gesloten bodemkap, direct in blinde gaten geperst zonder extra axiale bevestigingsonderdelen, waardoor het aantal onderdelen en de montagekosten van microapparatuur worden verlaagd
2. Ultradunne radiale doorsnede vermindert de benodigde radiale ruimte van de apparatuur aanzienlijk, voldoet perfect aan de eisen van micro-compacte transmissieontwerpen
3. Twee opties voor PA66 kunststof kooien (TV / TN) voldoen aan verschillende werkeisen: TV voor ultradure bedrijf; TN voor ultralage wrijving en stille precisietransmissie
4. Compacte dichte naaldindeling biedt stabiele radiale stijfheid en belastingscapaciteit, betrouwbare continue lage en middelhoge snelheids heen-en-weergaande werking
5. Glasvezelversterkte nylon kooi vermindert effectief de rolwrijving, onderdrukt abnormaal geluid en voorkomt kooi-vervorming tijdens langdurige cyclische werking
6. Aanpasbare opties omvatten enkele RS rubberen stofafdichting, C3 vergrote radiale speling, roestvrijstalen corrosiebestendige getrokken cup, OEM laser markering en speciale smeermiddelvulling voor lage temperaturen

Vereenvoudigt effectief de bewerkingsprocessen van micro-blinde gaten en verlengt de levensduur van miniatuur transmissieassemblages aan het as-uiteinde

4. Toepassingen

Deze BK0306-TV / BK0306-TN ultradunne gesloten naaldlagerringen zijn breed compatibel met de volgende micro-lichtgewicht industriële en civiele apparatuur:

• Micro-miniatuur reductie tandwielkasten, kleine transmissiedoos blinde gat as-uiteinde ondersteuningsassemblages
• Mini handgereedschappen, kleine tuin micro-elektrische machines roterende bewegende delen
• Precisie kantoor kleine apparatuur, textiel micro-weefgetouw spannings schuifrol eenheden
• Automatiserings miniatuur lineaire schuifmechanismen en micro-nokkenas positioneringscomponenten
• Lichtgewicht model speelgoed, kleine huishoudelijke elektrische lichtgewicht roterende schuifassemblages
• Vervangende reserveonderdelen voor apparatuur met micro-gesloten naaldlagerringen met een binnendiameter van 3 mm

Ideale compacte micro-lageroplossing met dubbele optie voor hoge snelheid voor miniatuur transmissieapparatuur met blinde gaten aan het as-uiteinde

5. Waarom kiezen voor GQZ Bearing

• 25 jaar professionele productie-ervaring van micro BK-serie gesloten getrokken naaldlagerringen
• Twee modellen volledig uitwisselbaar met internationale standaard BK0306 serie lagers, consistente buitendiameter maattolerantie
• Volledige OEM & ODM aangepaste service ter ondersteuning van RS-afdichting, roestvrijstalen behuizing en aanpassing van speciale speling
• Strikte inspectie gedurende het hele proces: hardheidstest van grondstoffen, precisie van dieptrekken, passing van kunststof kooi assemblage en duurzaamheidstest bij hoge snelheid cycli voor levering
• Professioneel lager-engineeringteam biedt binnen 24 uur installatiebegeleiding voor toleranties van micro-blinde gaten en bijpassende as-hardheid
• Stabiele massaproductie assemblagelijnen met voorkeurs bulk groothandelsprijs voor fabrikanten van miniatuurapparatuur op lange termijn

We richten ons op stabiele axiale positioneringsprestaties, laag geluidsniveau en lange levensduur, en bouwen langdurige win-win samenwerking op met wereldwijde industriële kopers

6. Kwaliteitscontrole

• Inspectie van chemische samenstelling en oppervlaktehardheid van GCr15 chroomlagerstaal
• Precisie dieptrekken, trimmen en vormen van de geïntegreerde gesloten getrokken buitenring
• Constante temperatuur warmtebehandelingsproces om interne spanningen in de buitenring te stabiliseren en de slijtvastheid van het oppervlak te verbeteren
• Aparte gerichte prestatietests voor twee versies: TV-kooi hoge-temperatuurbestendigheid, TN-kooi lage-ruis wrijvingsprestaties, uniformiteit van radiale speling
• Uniforme inspectie van naaldrolassemblages en aparte dimensionale & uiterlijke herinspectie voor elk model vóór roestwerende verpakking en verzending

Elke batch lagers ondergaat een volledige steekproefsgewijze heen-en-weergaande cyclische duurzaamheidstest om stabiele radiale belastingswerking in micro-blinde gaten te garanderen

7. Vraag nu een offerte aan

Als u hoogwaardige BK0306-TV standaard PA66 kooi en BK0306-TN lage-ruis geoptimaliseerde nylon kooi micro-gesloten getrokken naaldlagerringen nodig heeft voor micro-tandwielkasten en mini-gereedschappen, stuur dan uw aanvraag rechtstreeks naar ons.
U ontvangt volledige professionele ondersteunende diensten na het indienen van uw aanvraag:

• Snelle officiële fabrieks-offerte reactie binnen 24 uur
• Eén-op-één begeleiding van toleranties van micro-blinde gaten en parameters van bijpassende as-hardheid door professionele lager-ingenieurs
• Suggesties voor aangepaste lageroplossingen, inclusief RS-afdichtingsvarianten en roestvrijstalen corrosiebestendige getrokken cup opties
• Concurrerende directe fabrieks bulk groothandelsprijs voor gemengde bulkbestellingen van twee modellen

Stuur uw vereiste aankoophoeveelheid van elk model en de bedrijfsomgeving van de apparatuur om een gedetailleerde formele offerte te verkrijgen

8. Veelgestelde vragen

V1: Waar staan de achtervoegsels TV en TN voor?
A1: TV = standaard glasvezelversterkte PA66 kunststof kooi voor ultradure bedrijf; TN = geoptimaliseerde PA66 nylon kooi met lagere wrijving en stillere loop prestaties.
V2: Wat is het belangrijkste verschil tussen BK0306-TV en BK0306-TN?
A2: De totale afmetingen zijn volledig consistent; de TV-versie ondersteunt een hogere limietrotatiesnelheid; de TN-versie beschikt over geoptimaliseerde rolgeleiding voor lager geluid en een licht verbeterde statische belastingscapaciteit.
V3: Kunnen BK-serie lagers werken zonder geharde geslepen as?
A3: Niet aanbevolen. Het contactoppervlak van de bijpassende as moet een hardheid van HRC60–64 bereiken met spiegelglad polijsten om als binnenringbaan te dienen en snelle slijtage van het lager te voorkomen.
