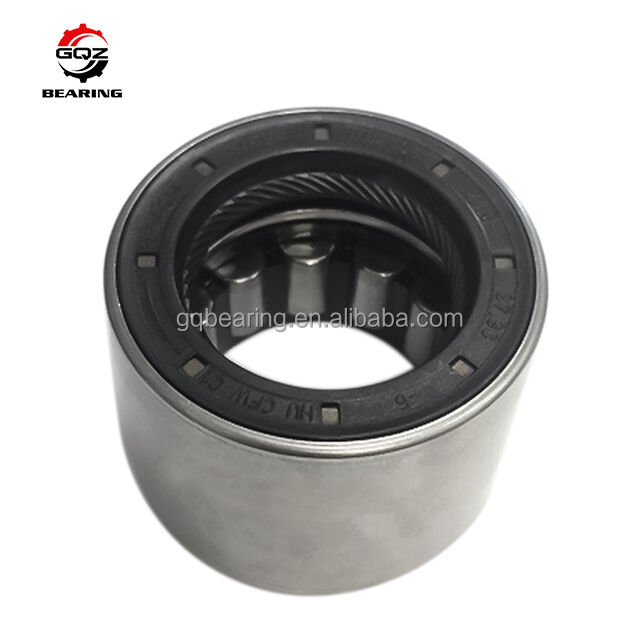

BK1516 BK1516-RS BK152116 Naaldrollagers met PA66 kooi 15x21x16mm

1. Productoverzicht

BK1516, BK1516-RS en BK152116 zijn metrische, met een enkele rij gesloten, getrokken rollagers zonder binnenste ring, met een uniforme kerngrootte Fw = 15 mm, met een binnendiameter van de rol, met een buitendiameter van D = 21 mm,totale breedte C=16 mmDe BK-serie is voorzien van een geïntegreerde eenstuk gestempelde stalen buitenbeker met geïntegreerde gesloten bodemkap.met een vermogen van meer dan 50 W, waarbij extra schrapringen, schouders van de as en eindbedekkingen worden geëlimineerd om het assemblageproces te vereenvoudigen.

• BK1516: standaard open type met een breedte van 16 mm zonder rubberen afdichting, uitstekende warmteafvoer voor een schone, droge binnenwerkomgeving;
• BK1516-RS: 16 mm breed NBR RS contactrubber afdichting met een enkele lip aan de open zijde, blokkeert fijn stof, snijvloeistof en licht vocht voor licht vervuilde productiescènes;
• BK152116: 16 mm volle dikke naaldopstelling zonder open spleet, groter contactgebied om de dynamische en statische radiale belastingcapaciteit te verbeteren voor zware schokbelasting.

Uitgerust met gestempelde dunne stalen kooi om de dichte naaldrollers gelijkmatig te scheiden, waardoor een zeer hoge radiale draagkracht wordt gerealiseerd onder een zeer smalle radiale doorsnede.De overeenkomstige installatie as oppervlak moet worden gedoofd en spiegel superfinished om te dienen als de interne racewayDeze serie draagt alleen pure radiale belasting, die op grote schaal wordt toegepast op miniatuurversnellingsbakken, handgereedschappen, textielspanningsrollers, automatiseringsblinde gaten,kleine hydraulische kleppen en lichte landbouwmachines met een strikte radiële ruimtebeperking.

Krijg binnen 24 uur een offerte voor uw project

2. Technische specificaties

Unified Basic Standard Parameters (eenvoudige basisstandaardparameters)

Fw (interne diameter van de naald): 15 mm
Buitenste diameter D: 21 mm
Algemene breedte C: 16 mm
Structuur: Eén rij gesloten eind getrokken beker naaldlagers, geen binnenste ring, gestempelde stalen rolhouder
Materiaal: getrokken beker- en naaldrollers GCr15 hoogkoolstofchroomlagerstaal
Standaard radiële vrijheid: CN-normale vrijheid
Referentiegrasbeperkende rotatiesnelheid: 14500 r/min
Olie-smeermiddel: 18200 r/min
Verplichte matching-ashardheid: HRC60 ∼64 met spiegeloverwerking
Minimale kamper r: 0,6 mm

BK1516

Afdichting: enkel gesloten onderkap, open tegenovergestelde uiteinde zonder afdichting
Dynamische belasting Cr: 11200 N
Static Load Cor: 14600 N
Vermoeidheidsbelasting Pu: 1980 N
Nettogewicht: 0,0132 kg

BK1516-RS

Afdichting: gesloten bodemkap + enkelvoudig RS-contactrubberdicht aan de open zijde
Dynamische belasting Cr: 10850 N
Static Load Cor: 14150 N
Vermoeidheidsbelasting Pu: 1920 N
Nettogewicht: 0,0137 kg

BK152116

Afdichting: volledig afgesloten gesloten bekerconstructie met dikker rollen zonder open poort
Dynamische belasting Cr: 12900 N
Static Load Cor: 16700 N
Vermoeidheidsbelasting Pu: 2240 N
Nettogewicht: 0,0143 kg
Op verzoek van de klant zijn volledige afmetingen en volledige technische belastinggegevens van drie modellen beschikbaar.

3Belangrijkste voordelen

1. Geïntegreerd ontwerp met gesloten eindkap met zelfpositionering, rechtstreeks ingedrukt in een blinde opening zonder extra axiale bevestigingsaccessoires, waardoor het aantal onderdelen en de arbeidskosten voor de assemblage sterk worden verlaagd
2. Ultra-dunne radiale dwarsdoorsnede minimaliseert de ruimte die de apparatuur radial inneemt, perfect overeenkomend met de miniaturiseerde compacte transmissie structurele ontwerp eisen
3. Drie optionele constructievarianten (open / enkel RS afgesloten / verdikt met zware belasting) dekken alle gebruikelijke werkomstandigheden: schone, droge, vochtige, stoffige en zware omgevingen met wisselende schokbelastingen
4. Een dichte rol met naald zorgt voor uitstekende radiale stijfheid en draagcapaciteit, stabiele continue werking bij middelgrote snelheden onder frequente start-stop-inslagbelastingen
5. Een lichtgewicht gestempelde stalen kooi zorgt voor een uniforme rolgeleiding, een laag wrijvingsverlies en een efficiënte warmteafvoer voor langdurige non-stop werking van de apparatuur
6. Aanpasbare opties omvatten dubbelzijdige 2RS-composite afdichtingen, C3-vergrote radiële vrijheid, roestvrij staal anti-roest getrokken beker, OEM-lasermarkering en hoge temperatuur slijtvast vetvulling

Effectief vereenvoudigen van de bewerkingsprocedures voor blinde gaten en verlengen van de levensduur van compacte transmissie-assemblages met schacht

4. Toepassingen

Deze BK1516 / BK1516-RS / BK152116 multi-spec gesloten eind naald rollagerset is breed geschikt voor de volgende compacte lichte & medium industriële apparatuur:

• Verminderingsversnellingsbakken in miniatuur, dragerinstallaties voor het blindgat van de schacht van kleine transmissiebussen
• Elektrische handgereedschappen, tuinmachines en licht landbouwwerktuig
• Weefgetouwen, kleine drukmachines, spanningsglijdrol-eenheden
• Automatische miniatuur lineaire schuifmechanismen en componenten voor het positioneren van kamassen
• Kleine hydraulische bedieningskleppen, lichtgewicht roterende schuifinstallaties voor micropompwater
• Onderdelen voor vervangende onderdelen voor apparatuur voor rollagers met een binnendiameter van 15 mm

Ideale oplossing voor het dragen van hoge radiale belasting met meerdere opties voor industriële transmissieapparatuur met een blinde schacht met beperkte installatieruimte

5. Waarom GQZ-lagers kiezen

1. 25 jaar ervaring in de productie van professionele BK-serie gesloten eind getrokken beker naald rollagers
2. Drie modellen die volledig dimensieel uitwisselbaar zijn met lagers van de internationale standaard BK15-serie, consistente dimensionale tolerantie en belastingsindicatoren
3. Volledige OEM & ODM-aanpassingsservice met ondersteuning voor dubbelzijdig afdichten, roestvrijstalen omhulsel en speciale afdichting
4. Strenge controle van het gehele proces: hardheidstests van grondstoffen, precisie van het stempelen van getrokken bekers, dichtheid van de afdichting en dynamische belastingvermoeidheidstests vóór levering
5. Professionele lager engineering team biedt blinde gaten behuizing tolerantie en overeenkomstige as hardheid installatie begeleiding binnen 24 uur
6. Stabiele massaproductie-assemblagelijnen met een voorkeursgroothandelsprijs voor fabrikanten van machines en machines op lange termijn

We richten ons op betrouwbare axiale zelfpositionering prestaties, lange levensduur en stabiele win-win samenwerking op lange termijn met wereldwijde industriële kopers

6. Kwaliteitscontrole

• chemische samenstelling van de grondstof en oppervlakhardheid van GCr15-chroomlagerstaal
• Precision deep drawing, trimming and forming processing voor geïntegreerde gesloten eind buitenste getrokken beker
• Hittebehandeling bij constante temperatuur om de interne spanning van het metaal te stabiliseren en de slijtvastheid van het oppervlak te verbeteren
• Uitgebreide prestatietests: uniformiteit van de radiële vrijheid, consistentie van de rol van de naald, dynamische/statische draagcapaciteit en stofdichte duurzaamheid van de RS-dichtheid
• Eenvormige inspectie van de rolverzameling en afzonderlijke afmetings- en uiterlijksanalyse voor elk model vóór antiroestverpakking en verzending

Elke partij lagers doorloopt een volledige duurzaamheidstest met een wisselrol om een stabiele werking met zware radiale belasting in blinde gaten te garanderen.

7Haal nu een citaat.

Als u kwalitatief hoogwaardige BK1516 open type, BK1516-RS enkelverzegelde en BK152116 verdikt zware lading gesloten eind getrokken beker naald rollagers voor miniatuur versnellingsbak en elektrisch gereedschap apparatuur nodig hebt,Stuur uw vraag direct naar ons..
U ontvangt na het indienen van uw aanvraag volledige professionele ondersteunende diensten:

• Snel officieel antwoord op de productieprijs binnen 24 uur
• Een-op-één blinde gat behuizing tolerantie & matching as hardheid parameter matching begeleiding door professionele lager ingenieurs
• Aanbevelingen voor op maat gemaakte lageroplossingen, met inbegrip van dubbele RS-verzegelde varianten en roestvrije koppen uit roestvrij staal
• Concurrerende directe fabrieksgroothandelsprijs voor gemengde combinatie van bestellingen van drie modellen

Stuur uw vereiste aankoophoeveelheid van elk model en apparatuur omgeving om een gedetailleerde formele offerte te krijgen

8. Veelgestelde vragen

V1: Waar staat het achtervoegsel RS voor in BK1516-RS?
A1: RS verwijst naar een NBR-contactrubberdicht met een enkele lip die is geïnstalleerd aan het open einde van een gesloten eindlagers, dat wordt gebruikt om stof, koelmiddel en licht vocht te blokkeren.

V2: Wat is het belangrijkste verschil tussen BK1516 en BK152116?
A2: Fw- en buitendiameter afmetingen zijn volledig consistent; BK152116 heeft een dikker rollenopstelling met een dikke naald om de dynamische en statische radiale belasting aanzienlijk te verbeteren.geschikt voor werkomstandigheden met een zware belasting.

V3: Kunnen lagers van de serie BK zonder geharde grondas werken?
A3: Niet aanbevolen. Het contactoppervlak van de matching as moet HRC60 ∼64 blushardheid bereiken met een spiegeloverwerking om te dienen als de binnenbaan en snel slijtage van het lager te voorkomen.
