BK1015 BK1015-RS BK101415 Naaldrollager met gesloten kop

1. Productoverzicht

BK1015, BK1015-RS en BK101415 zijn metrische enkelrijige gesloten getrokken naaldlagerringen zonder binnenring, met een uniforme kerngrootte Fw=10mm naaldrolassemblage binnendiameter, buitendiameter D=14mm, totale breedte C=15mm, onderscheiden door afdichtingsstructuur en rolindeling. De BK-serie maakt gebruik van een geïntegreerde, uit één stuk gestanste stalen buitenring met een integrale gesloten bodemkap, wat zorgt voor automatische axiale begrenzing in blindgaten, waardoor extra borgringen, schouderassen en eindkappen overbodig worden en het montageproces wordt vereenvoudigd.

• BK1015: Standaard 15mm breed open type, geen rubberen afdichting, uitstekende warmteafvoer voor schone, droge binnenwerkplaatsomgevingen;

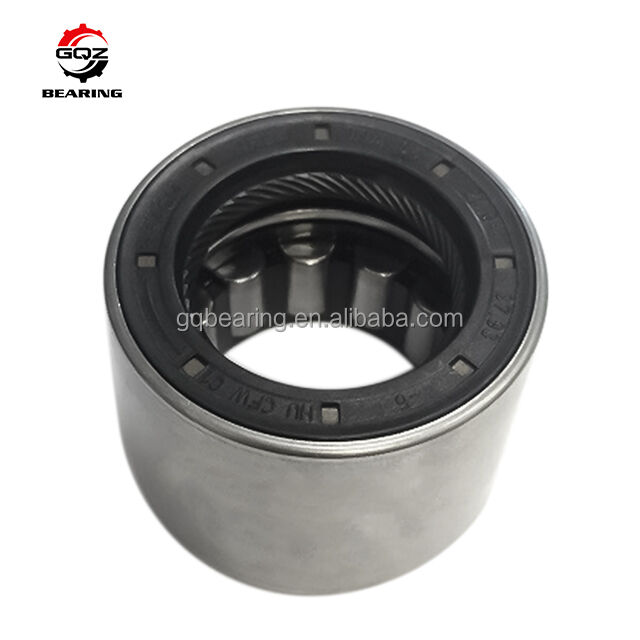

• BK1015-RS: 15mm brede enkele lip RS NBR rubberen afdichting aan de open zijde, die fijn stof, snijvloeistof en lichte vochtigheid effectief blokkeert voor licht vervuilde productiescènes;
• BK101415: 15mm volledig verdikte dichte naaldrolindeling, geen open spleet, groter contactoppervlak om de dynamische en statische radiale belastingscapaciteit te verbeteren voor zware schokbelasting werkomstandigheden.

Voorzien van een gestanste dunne stalen kooi om dichte naaldrollen gelijkmatig te scheiden, wat zorgt voor een extreem hoge radiale draagcapaciteit onder een extreem smalle radiale dwarsdoorsnede. Het bijpassende montage-asoppervlak moet gehard en spiegelglad zijn afgewerkt om als binnenringbaan te dienen. Deze serie draagt alleen zuivere radiale belasting, veel toegepast in miniatuur tandwielkasten, handgereedschap, textielspanrollen, automatiseringscomponenten voor blindgaten, kleine hydraulische kleppen en lichte landbouwmachines as-eindpositioneringsassemblages met strikte radiale ruimtebeperkingen.

Ontvang binnen 24 uur een offerte voor uw project

2. Technische specificaties

Uniforme basisstandaardparameters

• Fw (Binnendiameter naaldassemblage): 10 mm
• Buitendiameter D: 14 mm
• Totale breedte C: 15 mm
• Structuur: Enkelrijige gesloten getrokken naaldlagerring, geen binnenring, gestanste stalen rolhouder
• Materiaal: Getrokken cup & naaldrollen GCr15 chroomstaal met hoog koolstofgehalte
• Standaard radiale speling: CN normale speling
• Referentie vetbeperkte rotatiesnelheid: 19000 t/min
• Oliegesmeerde beperkte rotatiesnelheid: 24300 t/min
• Vereiste bijpassende ashardheid: HRC60–64 met spiegelafwerking
• Minimale afschuining r: 0,4 mm

BK1015

• Afdichting: Enkele gesloten bodemkap, open tegenoverliggende zijde zonder afdichting
• Dynamische belasting Cr: 6800 N
• Statische belasting Cor: 8800 N
• Vermoeiingsbelastingslimiet Pu: 1230 N
• Nettogewicht: 0,0062 kg

BK1015-RS

• Afdichting: Gesloten bodemkap + enkele RS contactrubberen afdichting aan de open zijde
• Dynamische belasting Cr: 6550 N
• Statische belasting Cor: 8460 N
• Vermoeiingsbelastingslimiet Pu: 1180 N
• Nettogewicht: 0,0065 kg

BK101415

• Afdichting: Volledig gesloten verdikte rol gesloten cupstructuur zonder open poort
• Dynamische belasting Cr: 7620 N
• Statische belasting Cor: 9750 N
• Vermoeiingsbelastingslimiet Pu: 1350 N
• Nettogewicht: 0,0069 kg

Volledige maattekeningen en volledige technische belastingsgegevens van de drie modellen zijn op aanvraag van de klant beschikbaar.

3. Belangrijkste voordelen

1. Geïntegreerd zelfpositionerend ontwerp met gesloten eindkap, direct geïnstalleerd in blindgatbehuizing zonder extra axiale bevestigingsaccessoires, waardoor het aantal onderdelen en de montagekosten aanzienlijk worden verminderd
2. Ultra-dunne radiale dwarsdoorsnede minimaliseert de radiale ruimte van de apparatuur, perfect passend bij de eisen van miniaturisatie van compacte transmissieontwerpen
3. Drie optionele structurele varianten (open / enkele RS afgedicht / verdikte zware belasting) dekken alle gangbare werkomstandigheden: schone droge, vochtige stoffige en zware afwisselende schokbelastingomgevingen
4. Dichte naaldrolindeling biedt uitstekende radiale stijfheid en belastingscapaciteit, stabiele continue medium-snelheid werking onder frequente start-stop impactbelastingen
5. Lichte gestanste stalen kooi zorgt voor uniforme rolgeleiding, laag wrijvingsverlies en efficiënte warmteafvoer voor langdurige non-stop apparatuurbediening
6. Aanpasbare opties omvatten dubbelzijdige 2RS composiet afdichtingen, C3 vergrote radiale speling, roestvrijstalen anti-roest getrokken cup, OEM laser markering en hoge temperatuur slijtvaste vetvulling

Vereenvoudigt effectief de bewerkingsprocedures van blindgatbehuizingen en verlengt de levensduur van compacte transmissieassemblages aan het as-uiteinde

4. Toepassingen

Deze BK1015 / BK1015-RS / BK101415 multi-specificatie gesloten naaldlagerringset is breed compatibel met de volgende compacte lichte & middelzware industriële apparatuur:

• Miniatuur reductietandwielkasten, kleine transmissiedoos blindgat as-eind ondersteuningsassemblages
• Handgereedschap, kleine tuinmachines en lichte landbouw roterende bewegende delen
• Textiel weefgetouwen, kleine drukapparatuur span glijdende rol units
• Automatiserings miniatuur lineaire glijdende mechanismen en nokkenas positioneringscomponenten
• Kleine hydraulische regelkleppen, micro waterpomp lichtgewicht roterende glijdende assemblages
• Aftermarket vervangende reserveonderdelen voor 10mm binnendiameter gesloten getrokken naaldlagerring apparatuur

Ideale multi-optie hoge radiale belastingsoplossing voor blindgat as-eind industriële transmissieapparatuur met beperkte installatieruimte

5. Waarom kiezen voor GQZ Bearing

• 25 jaar professionele productie-ervaring van BK-serie gesloten getrokken naaldlagerringen
• Drie modellen volledig dimensionaal uitwisselbaar met internationale standaard BK10-serie lagers, consistente dimensionale tolerantie en belastingsprestatie-indicatoren
• Volledige OEM & ODM aangepaste service ondersteuning voor dubbelzijdige afdichting, roestvrijstalen behuizing en speciale speling aanpassing
• Volledig proces strenge inspectie: hardheidstest van grondstoffen, precisie van getrokken cup stempelen, afdichtingsdichtheid en dynamische belastingsvermoeiingscyclus testen voor levering
• Professioneel lager engineering team biedt begeleiding voor blindgatbehuizing tolerantie en bijpassende as hardheid installatie binnen 24 uur
• Stabiele grootschalige massaproductie assemblagelijnen met voorkeurs bulk groothandelsprijs voor langdurige machinefabrikanten

We richten ons op betrouwbare axiale zelfpositioneringsprestaties, lange levensduur en stabiele langdurige win-win samenwerking met wereldwijde industriële kopers

6. Kwaliteitscontrole

• Inspectie van chemische samenstelling en oppervlaktehardheid van GCr15 chroom lagerstaal
• Precisie dieptrekken, trimmen en vormen van de geïntegreerde gesloten buiten getrokken cup
• Constante temperatuur warmtebehandelingsproces om interne metaalspanning te stabiliseren en de slijtvastheid van het oppervlak te verbeteren
• Uitgebreide prestatie tests: uniformiteit van radiale speling, consistentie van naaldrolindeling, dynamische/statische belastingscapaciteit en stofbestendigheid van RS afdichting
• Uniforme inspectie van rolassemblage en aparte dimensionale & uiterlijke herinspectie voor elk model vóór anti-roest verpakking en verzending

Elke batch lagers ondergaat een volledige steekproef heen-en-weer cyclus duurzaamheidstest om stabiele zware radiale belasting werking in blindgatbehuizingen te garanderen

7. Vraag nu een offerte aan

Als u hoogwaardige BK1015 open type, BK1015-RS enkel afgedichte en BK101415 verdikte zware gesloten getrokken naaldlagerringen nodig heeft voor miniatuur tandwielkasten en elektrisch gereedschap, stuur dan direct uw aanvraag naar ons.

U ontvangt volledige professionele ondersteunende diensten na het indienen van uw aanvraag:

• Snelle officiële fabriek offerte reactie binnen 24 uur
• Eén-op-één begeleiding van blindgatbehuizing tolerantie & bijpassende as hardheid parameters door professionele lager ingenieurs
• Aangepaste lageroplossingsuggesties inclusief dubbele RS afgedichte varianten en roestvrijstalen anti-roest getrokken cup opties
• Concurrerende directe fabriek bulk groothandelsprijs voor gemengde bulkbestellingen van drie modellen

Stuur uw vereiste aankoophoeveelheid van elk model en de werkomgeving van de apparatuur om een gedetailleerde formele offerte te verkrijgen

8. Veelgestelde vragen

V1: Wat betekent het achtervoegsel RS in BK1015-RS?
A1: RS verwijst naar een enkele lip NBR contactrubberen afdichting geïnstalleerd aan het open uiteinde van de gesloten lager, gebruikt om stof, koelmiddel en lichte vochtigheid te blokkeren.

V2: Wat is het kernverschil tussen BK1015 en BK101415?
A2: De uniforme Fw en buitendiameter afmetingen zijn consistent; BK101415 maakt gebruik van een verdikte dichte naaldrolindeling, die de dynamische en statische radiale belastingscapaciteit aanzienlijk verbetert, geschikt voor zware schokbelasting werkomstandigheden.

V3: Kunnen BK-serie lagers werken zonder geharde geslepen as?
A3: Niet aanbevolen. Het contactoppervlak van de bijpassende as moet een geharde HRC60–64 bereiken met spiegelafwerking om als binnenringbaan te dienen en snelle slijtage van de lager te voorkomen.
