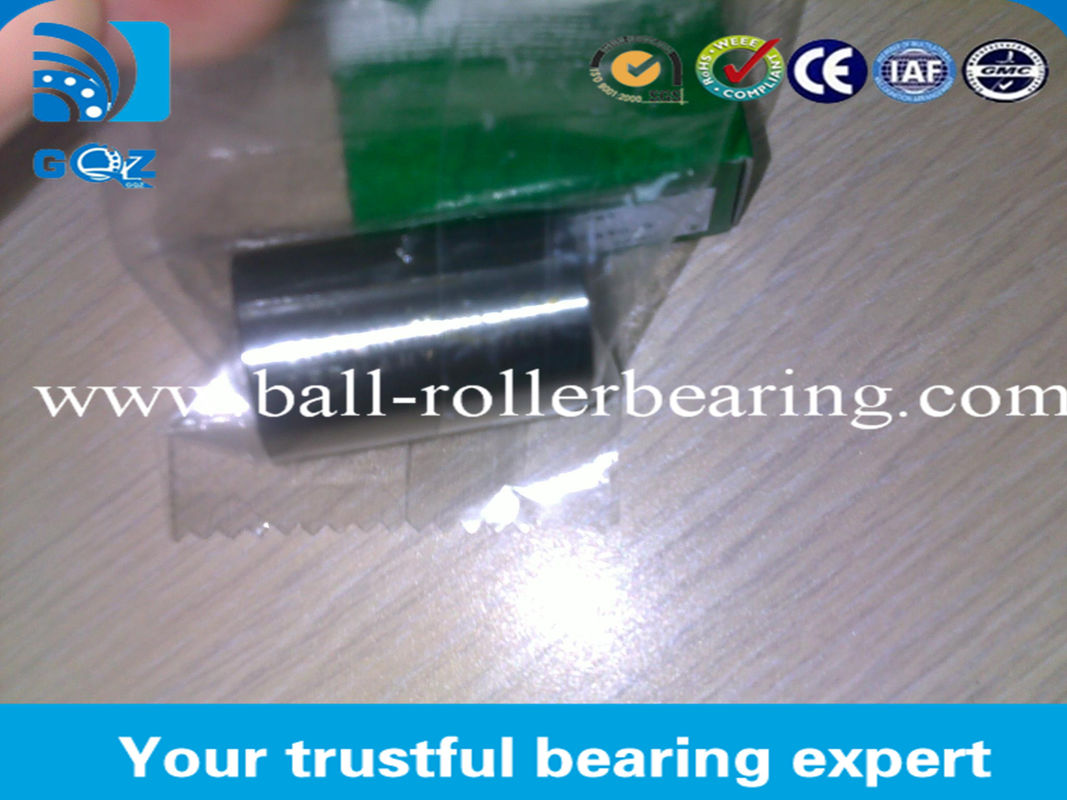

Het lager van de naaldrol IRL 17X20X30.5
1. Het Lagerspecificatie van de naaldrol:
Dragend type | Het Lager van de naaldrol |
Model | IRL 17X20X30.5 |
Merk | TIMKEN/NSK/KOYO/INA |
Grootte (mm) | 17X20X30.5 |
Gewicht (kg) | 35 g |
Smering | Olie/Vet |
2. Beschrijving
De naaldlagers zijn een lager dat als of radiaal of duw afhankelijk van de richting van de ondersteunende lading geclassificeerd is. De lagers van de naaldrol omvatten lagers de waarvan rollen lichtjes de groottewaaier van naaldrollen zoals die door ISO wordt bepaald overschrijden. De lagers van de naaldrol omvatten getrokken kop en stevige radiale lagers, evenals application-specific nokkenaanhangers, en rolaanhangers. De duwlagers omvatten de lagers van de duwnaald.
3.Types van Ontwerpen:
Dit soort lager heeft veelvoudige structurele stijlen voor de keus van klanten, zoals smalle & brede reeks, met of zonder het binnenringen, kooien, rib of verzegelen. Het kan volgens de speciale structurele behoeften van klanten ook worden ontworpen.
De Nauwkeurigheid van de productprecisie:
De dimensionale tolerantie en de geometrische nauwkeurigheid zijn gebaseerd op GB/T5801.
Het wederzijdse verschil van de diameter van de naaldrol is um 2, en de precisierang is klasse G2 (ISO GB/T309)
De diameter van ingeschreven cirkel is met tolerantierang F6 in overeenstemming vóór de montage van buitenring met kooi en rolassemblage.
4. Wij bieden ook na het lager van de Naaldrol aan.
Dragende Code. | Grensdimensies | |||
Huidige Code. | Originele Code | Fw | D | C |
mm | ||||
HK0306TN | 3 | 6.5 | 6 | |
BK0306TN | 3 | 6.5 | 6 | |
HK0408TN | 37941/4 | 4 | 8 | 8 |
BK0408TN | 57941/4 | 4 | 8 | 8 |
HK0509TN | 47941/5 | 5 | 11 | 9 |
BK0509 | 45941/5 | 5 | 9 | 9 |
HK0608 | 37941/6 | 6 | 10 | 8 |
HK0609 | 47941/6 | 6 | 10 | 8 |
BK0609 | 45941/6 | 6 | 10 | 9 |
HK0708 | 7 | 11 | 8 | |
HK0709 | 47941/7 | 7 | 11 | 8 |
BK0709 | 45941/7 | 7 | 11 | 9 |
HK0808 | 37941/8 | 8 | 12 | 8 |
BK0808 | 35941/8 | 8 | 12 | 8 |
HK0810 | 57941/8 | 8 | 12 | 8 |
BK0810 | 88941/8 | 8 | 12 | 10 |
HK08*14*10 | 27942/8 | 8 | 14 | 10 |
HK08*14*12 | 37942/8 | 8 | 14 | 12 |
HK0910 | 57941/9 | 9 | 13 | 8 |
BK0910 | 55941/9 | 9 | 13 | 10 |
HK0912 | 67941/9 | 9 | 13 | 12 |
HK1010 | 57941/10 | 10 | 14 | 10 |
BK1010 | 55941/10 | 10 | 14 | 10 |
HK1012 | 67941/10 | 10 | 14 | 12 |
BK1012 | 65941/10 | 10 | 14 | 12 |
