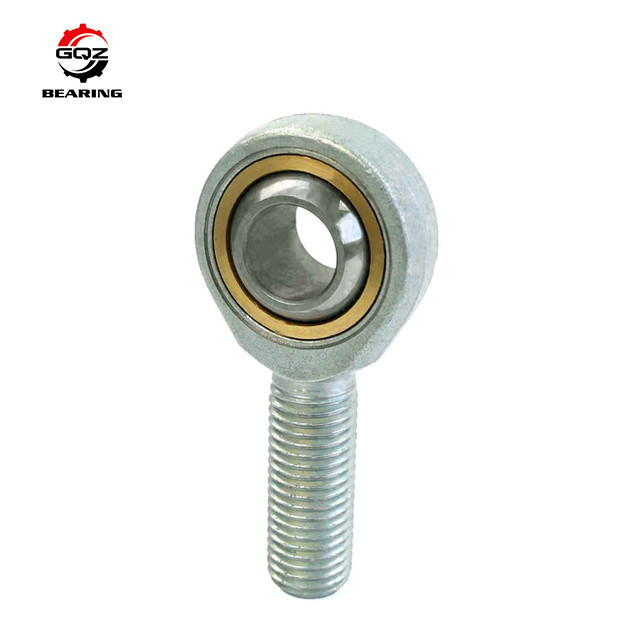

E reeksstaaf M64*4 Excavato SI80ES 80x182x55mm, Hoge snelheid en Sferisch Duidelijk lager Met geringe geluidssterkte
Het sferische Lager is het op zwaar werk berekende self-aligning het glijden dragen. Hoogst bestand tegen effectladingen, is dit product het meest gepast aan de oscillerende sectie onder langzame, zware ladingen.
Een lager van het staafeind, ook als een heimverbinding wordt bekend (Noord-Amerika) of nam verbinding (het UK en elders), is een mechanische articulerende verbinding die toe. Dergelijke verbindingen worden gebruikt op de einden van regelstaven, sturende verbindingen, trekstangen, of overal wordt een precisie articulerende verbinding vereist. Een balwartel met het openen waardoor een bout of andere hardware vastmakend kan overgaan wordt gedrukt in een cirkelomhulsel met een ingepaste schacht in bijlage. Het ingepaste gedeelte kan of mannelijk of vrouwelijk zijn.
1. Staaflichaam met juiste of linker vrouwelijke draad
2. Het wordt samengesteld uit radiaal sferisch duidelijk dragend GE. E of GE. .ES 2RS en staaflichaam
3. Oppervlakte van geplateerd staaflichaam zine, het huisvesten van Si. .ES met een smerend gat of vetuitsteeksel
4. Voor linkerdraad, te voegen gelieve achtervoegsel „L“ toe, b.v. SIL 30 S
5. Voor lagers d≥15, ook beschikbaar Si. .ES 2RS, b.v. Si 25 S 2RS
6. Het smerende gat of vetuitsteeksel is niet beschikbaar voor duidelijke grootte " *“
Si. .ES | Afmetingen (mm) | Ladingsclassificaties (kn) | Gewicht (kg) | |||||
Type | D | B | C1 | d2 | a° | Dynamisch | Statisch | |
SI 80 S | 80 | 55 | 47 | 180 | 6 | 400 | 750 | 13 |
Afmetingen | Hoek | Dynamisch | Statisch | ||||||
D (mm) | d2 (mm) | B (mm) | G (6H) | (Maximum) C1 | h1 | C (kn) | C0 (kn) | ||
40 | 94 | 28 | M 42x3 | 24 | 145 | 6 | 280 | 166 | SIL 40 TXE-2LS |
40 | 94 | 28 | M 39x3 | 24 | 142 | 6 | 280 | 166 | SIA 40 TXE-2LS |
40 | 94 | 28 | M 39x3 | 24 | 142 | 6 | 280 | 166 | SILA 40 TXE-2LS |
45 | 104 | 32 | M 42x3 | 28 | 145 | 7 | 360 | 224 | SIA 45 TXE-2LS |
45 | 104 | 32 | M 42x3 | 28 | 145 | 7 | 360 | 224 | SILA 45 TXE-2LS |
45 | 104 | 32 | M 45x3 | 28 | 165 | 7 | 360 | 224 | SI 45 TXE-2LS |
45 | 104 | 32 | M 45x3 | 28 | 165 | 7 | 360 | 224 | SIL 45 TXE-2LS |
50 | 114 | 35 | M 45x3 | 31 | 160 | 6 | 440 | 270 | SIA 50 TXE-2LS |
50 | 114 | 35 | M 45x3 | 31 | 160 | 6 | 440 | 270 | SILA 50 TXE-2LS |
50 | 114 | 35 | M 52x3 | 31 | 195 | 6 | 440 | 270 | SI 50 TXE-2LS |
50 | 114 | 35 | M 52x3 | 31 | 195 | 6 | 440 | 270 | SIL 50 TXE-2LS |
60 | 137 | 44 | M 60x4 | 39 | 225 | 6 | 695 | 400 | SI 60 TXE-2LS |
60 | 137 | 44 | M 60x4 | 39 | 225 | 6 | 695 | 400 | SIL 60 TXE-2LS |
60 | 137 | 44 | M 52x3 | 39 | 175 | 6 | 695 | 400 | SIA 60 TXE-2LS |
60 | 137 | 44 | M52x3 | 39 | 175 | 6 | 695 | 400 | SILA 60 TXE-2LS |
70 | 162 | 49 | M 56x4 | 43 | 200 | 6 | 880 | 530 | SIA 70 TXE-2LS |
70 | 162 | 49 | M 56x4 | 43 | 200 | 6 | 880 | 530 | SILA 70 TXE-2LS |
70 | 162 | 49 | M 72x4 | 43 | 265 | 6 | 880 | 530 | SI 70 TXE-2LS |
70 | 162 | 49 | M 72x4 | 43 | 265 | 6 | 880 | 530 | SIL 70 TXE-2LS |
80 | 182 | 55 | M 64x4 | 48 | 230 | 5 | 1140 | 655 | SIA 80 TXE-2LS |
80 | 182 | 55 | M 64x4 | 48 | 230 | 5 | 1140 | 655 | SILA 80 TXE-2LS |
80 | 182 | 55 | M 80x4 | 48 | 295 | 5 | 1140 | 655 | SI 80 TXE-2LS |
80 | 182 | 55 | M80x4 | 48 | 295 | 5 | 1140 | 655 | SIL 80 TXE-2LS |
