Zware lading T4DB170 Metrisch nauwkeurig rollager 170x230x32mm

1.Productenoverzicht

1.Productenoverzicht
T4DB170 is een metrische ISO-standaard T4DB-serie met een enkele rij af te scheiden conisch rollenlager, een verenigde kernmontageafmeting binnenboor d=170mm, buitendiameter D=230mm, binnenringbreedte B=30mm,Buitenste ringbreedte C=23 mm, totale verzamelbreedte T=32 mm, middelgrote grote boor met een zware lading met 17,1° standaard contacthoekSKF 集....

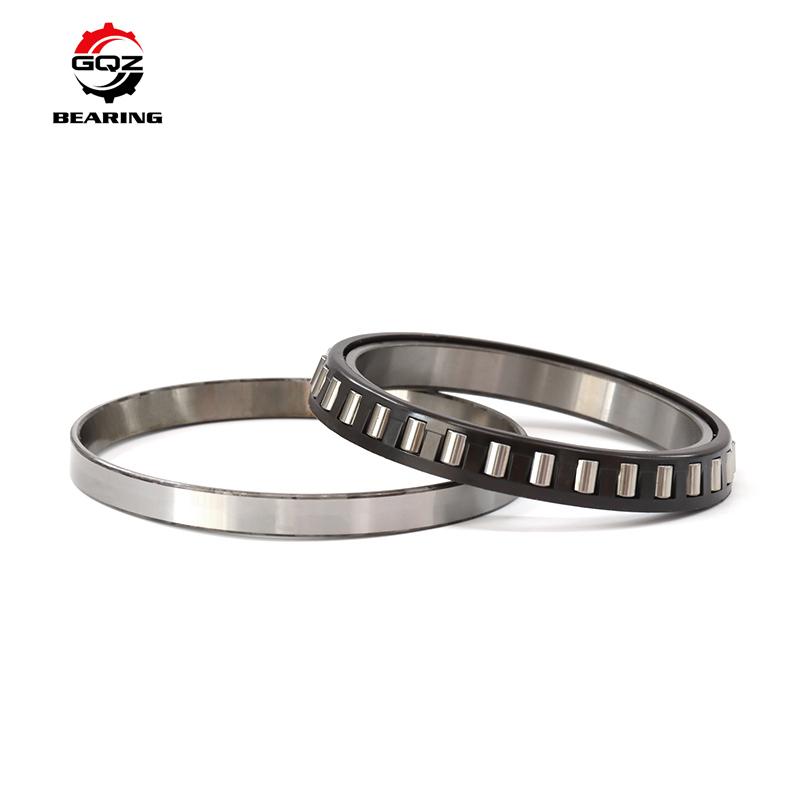

Open, niet-verzegelde splitsingsconstructie: kegelverzameling (binnenste ring + conische rollen + stalen stempelkast) en buitenste beker kunnen volledig onafhankelijk worden gedemonteerd, handige afzonderlijke installatie,aanpassing van de voorbelasting en vervanging van onderdelen voor grote zware transmissie-assemblages. Het kan een zware gecombineerde radiale belasting en eenzijdige axiale stuwkracht dragen; een gepaarde back-to-back/O-type montage realiseert een tweerichtings axiale positionering en een hoge stijfheidsondersteuning,stabiele rotatie onder langdurig wisselende zware schok en voor-achter frequente belasting.
Alle ringen en rollende elementen zijn voorzien van integraal getemperd GCr15 hoogkoolstofchroomlagerstaal, precieze logaritmische rolcontactcurve-superfinishing en strikte rolsortering.uniforme interne spanningsverdeling, uitstekende slijtvastheid, vermoeidheids- en slagvastheid, laag wrijvingsmoment en geringe temperatuurstijging bij continue zware belasting.Breed geschikt voor zware industriële versnellingsraten, mijnbouwconveyor aandrijfschachten, grote bouwmachine assen, metallurgische rollen hulpmiddelen en zware vrachtwagens differentiële steunposities.

2.Technische specificaties

Model: T4DB170
Basis afmetingen: d=170mm, D=230mm, B=30mm, C=23mm, T=32mm
Structuur: enkelrijks af te scheiden conisch rollagers, open zonder afdichting, stalen stempelkast als standaard
Ruimte: GCr15 lagerstaal
Cage-opties: Stamped steel cage / massief messing cage voor hoge temperatuur zware belasting
Standaardvrijheid: CN-normale vrijheid, C3-vergrote vrijheid aanpasbaar
Minimale filleradius r1,r2=r3,r4=3 mm
Werktemperatuurbereik: -30 °C ~ 120 °C
Nettogewicht: 3,45 kg
Berekeningsdimensie a=44 mm, binnenste ringschouder d1=197 mm
Bevestigingsgrens:
Da max=182mm, db min=184mm; Da min=215mm, Da max=216mm; Db min=223mm
Ca min=6mm, Cb min=9mm; ra max=3mm, rb max=3mm
Berekeningscoëfficiënt: e=0.46, asfactor Y=1.3, statische asfactor Y0=0.72
Basisdynamische radiale belasting Cr: 307 kN
basistatische radiale belasting C0r: 440 kN
Vermoeidheidsbeperkte belasting Cur: 43 kN
Referentiesnelheid van het vet: 2000 r/min; grenssnelheid van het vet: 2600 r/min
Op verzoek van de klant kunnen volledige installatie tekeningen, belastingkenmerken curves en versnelde vermoeidheidstests met zware schokken worden verstrekt.

3Belangrijkste voordelen

• standaard T4DB medium-grote opening compacte breedte lay-out, ultra-hoge radial-axiale gecombineerde laadcapaciteit onder beperkte axiale installatie ruimte,ideale matching voor zware mijnbouw- en metallurgische grote transmissieapparatuur
• Volledig gescheiden kegel & beker onafhankelijke splitsingsstructuur, beschadigde innerlijke kegel of buitenste beker kunnen afzonderlijk worden vervangen zonder totale demontage van grote transmissie doos,aanzienlijk verminderde onderhoudsonderbrekingen en kosten voor de aankoop van onderdelen
• Precisie spiegel superfinished kegel raceway + logaritmische geoptimaliseerde roller contact curve, uniforme belastingverdeling op roller contact oppervlak, effectief verminderen rand spanning concentratie,vertraging van de scheuring van de baan en het falen van de slijtage van de rol
• Opties voor de configuratie van dubbele kooien: kosteneffectieve gestempelde stalen kooien voor algemene intermitterende zware werkomstandigheden;De productielijnen van de vaste messingkooien zijn 24 uur lang ononderbroken onder hoge temperaturen ontworpen.
• Volledige aanpasbare serviceondersteuning: vergrote radiële vrijheid C3, P5/P6 hoge precisie, OEM-lasermarkering, speciale hoge temperatuur anti-oxidatievetvulling, neutrale exportmerkverpakking
• Strikte integrale verlichting van de spanningen door warmtebehandeling, uniforme hardheid van het materiaal en interne structurele sterkte,verlenging van de totale revalidatiecyclus van de apparatuur met meer dan 30% in vergelijking met gewone lage-precisie conische rollagers
• Standaard open ontwerp ondersteunt circulerende smeer met oliebad, geschikt voor grote versnellingsbakken met ingebouwd rijkelijk smeeroliecirculatiesysteem, lange termijn stabiele continue werking

4.Aanvragen

T4DB170 open loskoppelbare, zware, conische rollenlagers zijn onderdelen voor middelgrote en zware industriële roterende apparatuur:

• Grote horizontale/verticale zware industriële versnellingsratenverlagers, draagheads van transportbanden voor mijnbouw
• Grote graafmachines, zware laadmachines, lagers voor het plaatsen van de hoofddrijfassen van de wegrol
• Hulpversnellingsassen voor lichtwalsen, roterende drager van rollen voor grote staalfabrieken
• Zware vrachtwagen, differentieel en wielnaaf voor zware lading
• Grote windkracht hoofdredactor, draaiknoppen voor zware havenkraan
• Afwisselbare 170 mm-boor T4DB-serie metrisch loskoppelbare conische rollenlagers
• Kosteneffectieve oplossing voor het dragen van zware ladingen voor mijnbouwapparatuur OEM, reparatiefabriek voor zware machines en metallurgische transmissie bulk matching.

5.Waarom kiezen GQZ Lager

• 25 jaar professionele ervaring in de productie van rollenlagers met een grote afsplitsing van de T4DB-serie, met inbegrip van T4DB170
• T4DB170 volledig dimensieel uitwisselbaar met lagers van de internationale standaard T4DB-serie, consistente bevestigingsgrootte, belastingscategorie en montage-tolerantie-indicatoren
• Volledige OEM & ODM-aanpassingsservice met ondersteuning van messingkooi, upgrade van de C3-vrijheid, hoge precisie en speciale high/low temperature smeermiddelvulling
• Volledige strenge inspectie voorafgaand aan de levering: hardheidstest van de grondstof, precisie-inspectie van het slijpen van de kegelweg, test van de slagvermoeidheidscyclus bij hevige lading, detectie van ruwheid van het contactoppervlak
• Professionele conic lager engineering team biedt grote as en zware behuizing tolerantie overeenkomstige installatie technische begeleiding binnen 24 uur
• Stabiele massaproductielijnen met gunstige bulk groothandelsprijzen voor fabrikanten van mijnbouwapparatuur, zware bouwmachines en leveranciers van metallurgische transmissie
• We richten ons op compact, breed losbaar ontwerp, ultra-hoge radial-axiale gecombineerde laadcapaciteit,een gemakkelijke onafhankelijke onderhoudsstructuur en een win-win samenwerking op lange termijn met wereldwijde kopers van onderdelen voor zware industriële transmissieapparatuur.

6.Kwaliteitscontrole

• chemische samenstelling van de grondstof en oppervlakhardheid van GCr15-chroomlagerstaal
• Precisie-draaien, kalmering, tempering en verwerking van spiegeloverwerking voor innerlijke en buitenste ringen met afgekapte loopbanen
• Standaard integrale warmtebehandeling voor het blussen van de spanningsreductie om de residuele spanning van de interne verwerking te elimineren
• Geklassificeerde gerichte prestatietests: T4DB170 langdurige versnelde test voor het verouderen van zware lasten, continue slag slijtvastheidstest, hoge snelheidsdetectie van temperatuurverhoging bij laag wrijvingsmoment
• Taperrol sorteren, stalen/ketting montage, volledige afmetings- en uiterlijk hercontrole vóór verpakking en verzending van roestvrije olie
• Elke partij T4DB170-lagers slaagt in de volledige bemonsteringstest voor zware lading met wisselende rotatievermoeidheid om een stabiele werking op lange termijn in de mijnbouw te garanderen;metallurgische en zware industriële reductie-transmissieapparatuur.

7.Krijg een citaat nu

Als u zware open af te scheiden T4DB170 conische rollenlagers nodig heeft voor grote versnellingsbakken, mijnbouwmachines en onderhoud van zware bouwmachines en OEM-matching, stuurt u uw vraag rechtstreeks.
U ontvangt na het indienen van uw aanvraag volledige professionele ondersteunende diensten:

• Snel officieel antwoord op de productieprijs binnen 24 uur
• Een-op-een grote as en zware behuizing matching tolerantie installatie technische begeleiding van professionele T4DB serie conische lagers ingenieurs
• Aanbevelingen voor aangepaste lagers, met inbegrip van koperen kooien en C3-opties voor het uitbreiden van de vrije ruimte
• Concurrerende directe fabrieksgroothandelsprijzen voor grote bestellingen van reserveonderdelen
• Stuur uw vereiste aankoophoeveelheid en apparatuur continue zware belasting & medium-hoge temperatuur werkomgeving om gedetailleerde formele offerte te krijgen.

8.VVV

1. V1: Welke structurele kenmerken heeft T4DB170-lagers?
   A1: Behoort tot T4DB metrisch open, af te scheiden enkelvoudige rij conisch rollenlagers, kegelmontage en buitenste beker kunnen apart worden ontmanteld, standaard gestempelde stalen kooi, geen ingebouwde afdichting,met een vermogen van meer dan 10 W,.
2. V2: Welke belastingen kan T4DB170 dragen?
   A2: Het kan ultrazware gecombineerde radiale belasting en eenrichtingsasspanning dragen; tweerichtingsaspositie vereist twee lagers die achter elkaar/O-type zijn geïnstalleerd met een redelijke voorbelasting.
3. V3: Op welke sectoren wordt T4DB170 hoofdzakelijk toegepast?
   A3: Het wordt veel gebruikt in mijnbouwtransportapparatuur, zware industriële grote versnellingsbakken, grote aandrijfasten van bouwmachines en hulpsystemen voor het rollen van metallurgische rollen.
