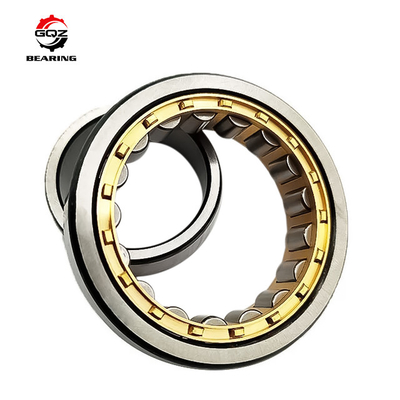

NU303E NOSIE-FIG-lagers met een lage neus met cilindrische rollen
1.Rollagers met een cilinder Specificatie :
Tipe lager | Rollagers met een cilinder |
Lagermodel | NU303E |
Merken | FAG / GQZ / AAA |
Grootte (mm) | 17*47*14 |
MOQ | 1 stuks |
Voorraad | Genoeg. |
Glijmiddel | Olie |
Toepassing | Auto's, rollende molen, mijnbouw, metallurgie |
2. Productontwerp:
N-ontwerp
De axiale verplaatsing van de assen naar het lagerblok kan worden doorstaan door het lager vanuit twee richtingen.deze lagers worden gewoonlijk gebruikt als niet-positie-eindlagers.
NU-ontwerp
De buitenbaan van NU-lagers heeft twee eenvormige flenzen, terwijl de binnenbaan zonder flense is.deze lagers worden gewoonlijk gebruikt als niet-positie-eindlagersVanwege de reden van de vervaardiging en het onderhoud, twee flenzen van de buitenbaan van NU ontwerp grote lagers getoond op de tekening misschien niet unitair, maar met losse fit-up flenzen ringen.
NJ-ontwerp
De buitenbaan heeft twee eenvormige flenzen, de binnenbaan ook met één eenvormige flense.
NUP-ontwerp
Buiten het spoor hebben twee eenheidsflensjes, terwijl binnen het spoor met één eenheidsflens en één niet-eenheidsflens in de vorm van losse fitting-up flensringen.,Dat wil zeggen, kan de axiale oriëntatie van assen uit twee richtingen bieden.
3.Hoofdproducten:
1. Taper rollenlager
2Diepgroefballagers
3. cilindrisch rollager
3. bolrollagers
4. lineair lager
5. kussenslagers
6 OEM alle brei van beroemde merk
7Niet-standaardlagers
4.Verschepen:
1) Minder dan 45 KGS, verzenden we per express.
2) Tussen 45 - 200 KGS, zullen we verzenden door luchtvervoer.
3) Meer dan 200 KGS, zullen we verzenden per zee. (De goedkoopste, maar lange tijd)
5.Toepassing:
Voornamelijk gebruikt in grote en middelgrote motoren, locomotieven, spindels, interne verbranding
motoren, generatoren, gasturbines, reducers, rollen, trillingschermen en hefmachines, enz.
We hebben genoeg voorraad, hier volgen onze producten in voorraad.
Daanwijzingen | Oude specificatie | Hoofddimensies (mm) | Nominale snelheid (rpm) | Gewicht ((kg) | ||||
d | D | B. | Fw | Gras | Olie | |||
NU 303 E | 32303 E | 17 | 47 | 14 | 24.2 | 14000 | 17000 | 0.12 |
NU 304 E | 32304 E | 20 | 52 | 15 | 27.5 | 12000 | 15000 | 0.15 |
NU 304 | 32304 | 20 | 52 | 15 | 28.5 | 12000 | 15000 | 0.15 |
NU 305 E | 32305 E | 25 | 62 | 17 | 34 | 9500 | 12000 | 0.24 |
NU 305 | 32305 | 25 | 62 | 17 | 35 | 9500 | 12000 | 0.24 |
NU 306 E | 32306 E | 30 | 72 | 19 | 40.5 | 9000 | 11000 | 0.36 |
NU 306 | 32306 | 30 | 72 | 19 | 42 | 9000 | 11000 | 0.36 |
NU 307 E | 32307 E | 35 | 80 | 21 | 46.2 | 8000 | 9500 | 0.48 |
NU 307 | 32307 | 35 | 80 | 21 | 46.2 | 8000 | 9500 | 0.48 |
NU 308 E | 32308 E | 40 | 90 | 23 | 52 | 6700 | 8000 | 0.65 |
NU 308 | 32308 | 40 | 90 | 23 | 53.5 | 6700 | 8000 | 0.65 |
NU 309 E | 32309 E | 45 | 100 | 25 | 58.5 | 6300 | 7500 | 0.9 |
NU 309 | 32309 | 45 | 100 | 25 | 58.5 | 6300 | 7500 | 0.9 |
NU 310 E | 32310 E | 50 | 110 | 27 | 65 | 5000 | 6000 | 1.15 |
NU 310 | 32310 | 50 | 110 | 27 | 65 | 5000 | 6000 | 1.15 |
NU 311 E | 32311 E | 55 | 120 | 29 | 70.5 | 4800 | 5600 | 1.45 |
NU 311 | 32311 | 55 | 120 | 29 | 70.5 | 4800 | 5600 | 1.45 |
NU 312 E | 32312 E | 60 | 130 | 31 | 77 | 4300 | 5000 | 1.8 |
NU 312 | 32312 | 60 | 130 | 31 | 77 | 4300 | 5000 | 1.8 |
NU 313 E | 32313 E | 65 | 140 | 33 | 82.5 | 4000 | 4800 | 2.25 |
NU 313 | 32313 | 65 | 140 | 33 | 83.5 | 4000 | 4800 | 2.25 |
NU 2214 E | 32314 E | 70 | 150 | 35 | 89 | 3600 | 4300 | 2.75 |
NU 2214 | 32314 | 70 | 150 | 35 | 90 | 3600 | 4300 | 2.75 |
NU 315 E | 32315 E | 75 | 160 | 37 | 95 | 3400 | 4000 | 3.3 |
NU 315 | 32315 | 75 | 160 | 37 | 95.5 | 3400 | 4000 | 3.3 |
NU 316 E | 32316 E | 80 | 170 | 39 | 101 | 3200 | 3800 | 3.95 |
NU 316 | 32316 | 80 | 170 | 39 | 108 | 3200 | 3800 | 3.95 |
NU 2304 E | 32604 E | 20 | 52 | 21 | 27.5 | 11000 | 14000 | 0.21 |
NU 2304 | 32604 | 20 | 52 | 21 | 28.5 | 11000 | 14000 | 0.21 |
NU 2305 E | 32605 E | 25 | 62 | 24 | 34 | 9000 | 11000 | 0.35 |
NU 2305 | 32605 | 25 | 62 | 24 | 35 | 9000 | 11000 | 0.35 |
NU 2306 E | 32606 E | 30 | 72 | 27 | 40.5 | 8000 | 9500 | 0.53 |
NU 2306 | 32606 | 30 | 72 | 27 | 42 | 8000 | 9500 | 0.53 |
NU 2307 E | 32607 E | 35 | 80 | 31 | 46.2 | 7000 | 8500 | 0.72 |
