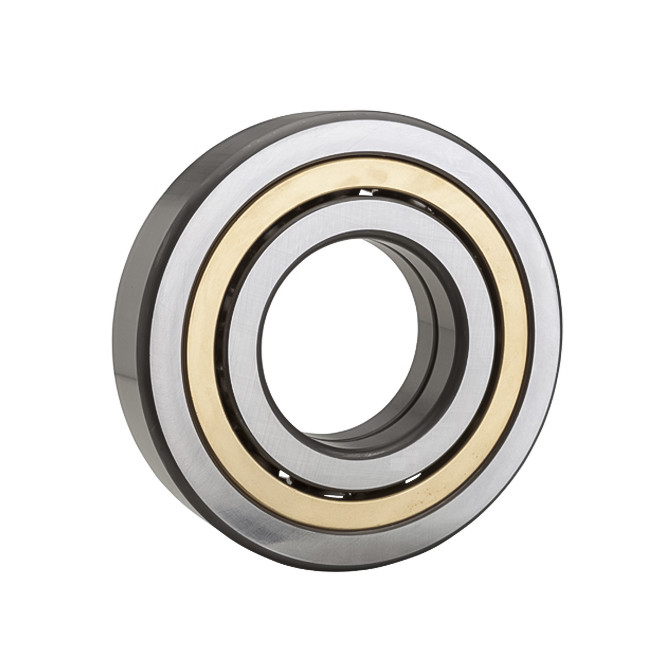

SKF-axial 4-punt miniatuurhoekige contactlagers QJ320 Z2
1Hoekcontact.Lagers Specificatie :
| Tipe lager |
Hoekcontactlager |
| Lagermodel |
QJ320 |
| Merken |
SKF/FAG/GQZ/AAA |
| Grootte (mm) |
100*215*47 |
| Gewicht (kg) |
9.3 kg |
| Voorraad |
Genoeg. |
| Glijmiddel |
Olie |
| Toepassing |
Auto's, rollende molen, mijnbouw, metallurgie |
2Kenmerken van hoekige contactkogellagers:
Hoekvormige kogellagers: 7000C (α = 15°), 7000AC (α = 25°) en 7000B (α = 40°) van verschillende soorten.de algemene scheiding van de binnenkant en de buitenkant van de ring kan niet worden gecombineerd radiële en axiale belasting en axiale belasting in één richting.Axial loadcapaciteit van de beslissing door de contacthoek, de contacthoek is groter, het vermogen om hoge axiale belastingen te weerstaan.Dit soort dragende as of behuizing om axiale verplaatsing in één richting te beperken.
3. Het type hoekig contactballager
Eenrijdige hoekige contactballagers: 7100, 7200, 7300 en 7400
Double Row Hoekig contactballagers: 52 serie, 53 serie, 3200 serie, 3300 serie
Gecombineerd hoekig contactballagers
vierpunts contactballagers
4. Concurrentievoordeel:
a. Vergelijk met de handelsonderneming, omdat we onze eigen fabriek hebben
In vergelijking met de fabriek zijn we gemakkelijk te communiceren.
c. Onze producten werden geproduceerd onder een strikt kwaliteitstestsysteem.
Vijf.Specificaties:
NSK vierpuntscontactlager QJ320
1Hoogspeed.
2. Hoge precisie
3Lang Leven.
4. Hogere radiale en axiale belastingen
We kunnen ook de volgende lagers aanbieden::
| Lagering nr. |
Grensdimensies ((mm) |
Basisbelastingsnormen (N) |
Beperkende snelheden ((RPM)) |
Gewicht ((kg) |
| d |
D |
B. |
r min |
Ca. |
C0a |
Gras |
Olie |
ca. |
| QJ1018 |
90 |
140 |
24 |
1.5 |
94 000 |
208 000 |
3 400 |
4 800 |
1.45 |
| QJ218 |
160 |
30 |
2 |
164 000 |
320 000 |
3 200 |
4 300 |
2.75 |
| QJ318 |
190 |
43 |
3 |
235 000 |
450 000 |
2 800 |
3 800 |
6.4 |
| QJ1019 |
95 |
145 |
24 |
1.5 |
96 500 |
220 000 |
3 400 |
4 500 |
1.5 |
| QJ219 |
170 |
32 |
2.1 |
177 000 |
340 000 |
3 000 |
4 000 |
3.35 |
| QJ319 |
200 |
45 |
3 |
251 000 |
495 000 |
2 600 |
3 600 |
7.4 |
| QJ1020 |
100 |
150 |
24 |
1.5 |
98 500 |
232 000 |
3 200 |
4 300 |
1.6 |
| QJ220 |
180 |
34 |
2.1 |
199 000 |
390 000 |
2 800 |
3 800 |
4 |
| QJ320 |
215 |
47 |
3 |
300 000 |
640 000 |
2 400 |
3 400 |
9.3 |
| QJ1021 |
105 |
160 |
26 |
2 |
115 000 |
269 000 |
3 000 |
4 000 |
2 |
| QJ221 |
190 |
36 |
2.1 |
217 000 |
435 000 |
2 600 |
3 600 |
4.7 |
| QJ321 |
225 |
49 |
3 |
305 000 |
640 000 |
2 400 |
3 200 |
10.5 |
| QJ1022 |
110 |
170 |
28 |
2 |
139 000 |
315 000 |
2 800 |
3 800 |
2.5 |
| QJ222 |
200 |
38 |
2.1 |
235 000 |
490 000 |
2 600 |
3 400 |
5.6 |
| QJ322 |
240 |
50 |
3 |
320 000 |
710 000 |
2 200 |
3 000 |
12.5 |
| QJ1024 |
120 |
180 |
28 |
2 |
147 000 |
350 000 |
2 600 |
3 600 |
2.65 |
| QJ224 |
215 |
40 |
2.1 |
265 000 |
585 000 |
2 400 |
3 200 |
6.9 |
| QJ324 |
260 |
55 |
3 |
360 000 |
835 000 |
2 000 |
2 800 |
15.4 |
Bedrijfsinformatie
Veelgestelde vragen
Hoe bepaal ik de juiste contacthoek voor mijn toepassing van hoekcontactballagers?
Het kiezen van de juiste contacthoek is cruciaal voor een optimale prestatie.bepaalt de aslastcapaciteit van het lager. lagere hoeken (bijv. 15°-25°) zijn geschikt voor toepassingen met matige axiale belastingen, maar vereisen een hoge snelheid van rotatie, zoals bij elektromotoren.30°-40°) kan bestand zijn tegen zware axiale belastingen, waardoor ze ideaal zijn voor versnellingsbakken of pompen.zal u begeleiden bij het selecteren van de hoekige contactballagers met de meest geschikte contacthoek.
Wat is voorbelasting en waarom is deze belangrijk in de context van hoekcontactkogellagers?
Voorbelasting in hoekcontactballagers verwijst naar het opzettelijk invoeren van een lichte axiale belasting tijdens de assemblage om het spel tussen de ballen en de races te elimineren, waardoor stijfheid en precisie worden verbeterd.Dit is vooral belangrijk bij machines met hoge precisie zoals CNC-machinesDoor de voorbelasting zorgvuldig aan te passen, kan de loopnauwkeurigheid en stijfheid van het lager worden geoptimaliseerd.overmatige voorbelasting kan leiden tot verhoogde wrijvingDaarom is een evenwichtige voorbelasting van vitaal belang om het volledige potentieel van hoekcontactkogellagers te benutten zonder de levensduur ervan in gevaar te brengen.
