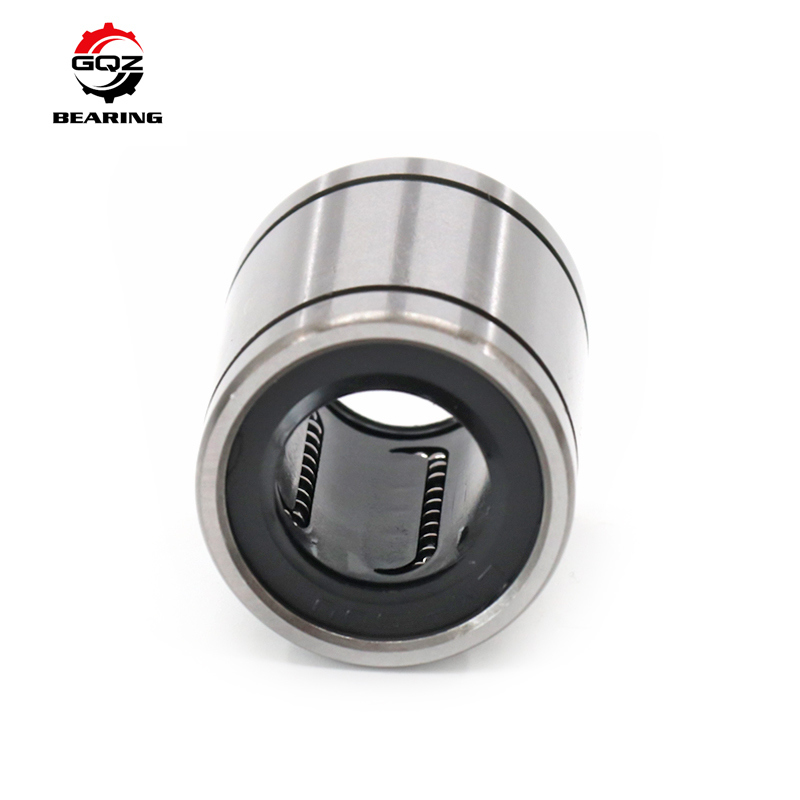

GQZ LMS3 Miniatuur Rechte Lineaire Kogellager 3×7×10mm Precisie Micro Lineaire Bewegingslager

LMS3 is een miniatuur lineaire kogellager met rechte uitvoering.

Veelvoorkomende varianten:

• LMS3: Open type, geen afdichtingen
• LMS3UU: Dubbelzijdige contactrubberen afdichtingen
• LMS3F: Roestvrijstalen versie

Het wordt gecombineerd met een lineaire as van Φ3 mm om eindeloze heen-en-weer gaande lineaire beweging te realiseren. Cirkelvormig geplaatste stalen kogels zorgen voor een lage wrijvingsschuifprestatie. De afgedichte variant vergrendelt intern vet om een lange onderhoudsvrije werking te bereiken; de open versie ondersteunt regelmatige herbevetting. Veel gebruikt voor miniatuur geautomatiseerde assemblage, optische testapparatuur, medische instrumenten en compacte precisie machines met beperkte installatieruimte.

Een formele offerte wordt binnen 24 uur na uw aanvraag verzonden.

Model

LMS3

Afmetingen

d3 mm, D7 mm, L10 mm

Nettogewicht

ongeveer 0,0014 kg

Structuur

Rechte miniatuur lineaire kogellager

Materiaal

Buitenmantel & stalen kogels: GCr15 lagerstaal; POM houder

Basische dynamische belasting Cr

21,2 N

Basische statische belasting C0r

55,8 N

Begrenzingssnelheid (vet)

12000 rpm

Volledige maattekeningen en belastingsgegevens op aanvraag beschikbaar.

1. Ultra-miniatuur compacte afmetingen, perfect voor mechanische lay-outs met beperkte ruimte
2. Rolcontactstructuur zorgt voor lage wrijvingsweerstand en soepele lineaire beweging
3. Meerdere optionele configuraties: open / afgedicht / roestvrijstalen type voor diverse werkomstandigheden
4. Precisie bewerkte buitenmantel en kogelbaan, stabiele positioneringsnauwkeurigheid
5. Standaard industriële afmetingen, volledig uitwisselbaar met wereldwijde mainstream LMS-serie
6. Aanpasbaar: OEM laser markering, speciaal vet voor lage temperatuur / hoge temperatuur, P6 precisieklasse

• Miniatuur geautomatiseerde productielijnen en kleine lineaire schuifmechanismen
• Optische testinstrumenten, precisie kantoor- en printapparatuur
• Miniatuur transmissieassemblages voor medische automatisering
• Kleine transport- en positioneringsapparatuur voor halfgeleiders
• Machines voor lichte, langzame heen-en-weer gaande lineaire beweging

25 jaar professionele lagerfabrikant, producten wereldwijd geëxporteerd.

Strikte maatsortering van stalen kogels om soepele schuifprestaties te garanderen.

Stabiel vormproces voor kunststof houder, bestand tegen vervorming.

24-uurs technische ondersteuning voor selectie van varianten en suggesties voor asafstemming.

Ruime voorraad voor machinehandelaren.

Precieze afmetingen en stabiele serviceprestaties.

GCr15 grondstof quenching & tempering hardheidsinspectie

Precisie superafwerking voor binnenbaan van de buitenmantel

Oppervlakteruwheid en maatafmetingen van stalen kogels inspectie

Test van de algehele schuifvloeiendheid

Als u LMS3 lineaire kogellagers nodig heeft:

Stuur een aanvraag om onderstaande ondersteuning te ontvangen:

• Snelle offerte binnen 24 uur
• Consultatie voor de afgedichte LMS3UU variant
• Oplossing voor roestvrijstalen LMS3F
• Concurrerende fabrieksprijs direct van de fabrikant

Neem contact op met ons verkoopteam voor volledige datasheets en een formele aanbieding.
