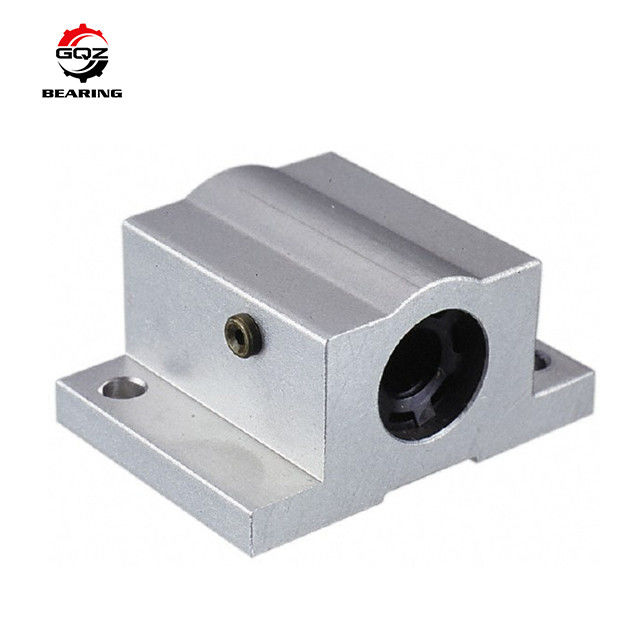

C0 C2C3 Lineaire Motiekogellagers Met geringe geluidssterkte SCS10UU met Groen Plastic GLB
De lineaire reeks van Sc… LUU van Sc… UU van de Motie dragende eenheid/blok
Het lineaire lager is een goedkope productie van lineair motiesysteem voor onbeperkte reis samen met de cilinderas. Sinds het dragen van het balpencontact met de schacht, zo het gebruik van kleine ladingen. Met de minimale omwenteling van de wrijvingbal, die high-precision vlotte beweging kan verkrijgen. Wrijving met geringe geluidssterkte, lage, hoge precisie, het hoge leven. Wegens puntcontact tussen bal en rechte as, kleine wrijving, is de motieprecisie hoog.
De lineaire lagers worden gebruikt samen met verharde lineaire schacht. Voor een oneindige lineaire motiesystemen. De bal en de verharde schacht omdat het het punt die van contact is, de lading toestaan zijn klein, maar de lineaire motie van de minimumwrijving, hoge precisie, snelle beweging. Hoofdzakelijk gebruikt voor lineaire overgegaane motie.
De eigenschap van de lineaire lagers Met geringe geluidssterkte van SCS10UU blokkeert withh schacht:
SBR/TBR het cilindrische lineaire gidsspoor is samengesteld uit een spoorsteun, een schacht (spoor), en aantal blokken. Zij worden ook verstrekt als eenheid of als respectieve componenten. Alle componenten zijn gestandaardiseerd volledig verwisselbaar om te zijn.
Steunspoor (SBS/TBS)
Het steunspoor verstrekt maximumstarheid en stijfheid aan de schacht door de gehele slag, en verzekert de prestaties van de eenheid.
Geval (SBR/TBR)
Efficiënt voor hoge lading of lange slagtoepassing met maximumstarheid en uitstekende motie in combinatie met Open type Lineaire Ring. Voorts laad kan op SBR/TBR/SMD-reeks voor hoge precisieprestaties worden toegepast voor.
Steun Spooreenheid (sbr-s/tbr-s)
Sbr-s en het type tbr-s is optimale gidseenheden voor hoge precisie en afbuigings vrij glijdend systeem met vlotte motie en maximumstarheid, en minder kosten en tijd.
Model |
Afmeting (mm) |
Gewicht |
||||||||||||
T |
h |
E |
W |
L |
F |
G |
B |
C |
K |
S1 |
S2 |
L1 |
||
SCS 6 UU |
6 |
9 |
15 |
30 |
25 |
18 |
15 |
20 |
15 |
5 |
M4 |
3.4 |
8 |
34 |
SCS 8 UU |
6 |
11 |
17 |
34 |
30 |
22 |
18 |
24 |
18 |
5 |
M4 |
3.4 |
8 |
52 |
SCS 10 UU |
8 |
13 |
20 |
40 |
35 |
26 |
21 |
28 |
21 |
6 |
M5 |
4.3 |
12 |
92 |
SCS 12 UU |
8 |
15 |
21 |
42 |
36 |
28 |
24 |
30.5 |
26 |
5.75 |
M5 |
4.3 |
12 |
102 |
SCS 13 UU |
8 |
15 |
22 |
44 |
39 |
30 |
24.5 |
33 |
26 |
5.5 |
M5 |
4.3 |
12 |
120 |
SCS 16 UU |
9 |
19 |
25 |
50 |
44 |
38.5 |
32.5 |
36 |
34 |
7 |
M5 |
4.3 |
12 |
200 |
SCS 20 UU |
11 |
21 |
27 |
54 |
50 |
41 |
35 |
40 |
40 |
7 |
M6 |
5.2 |
12 |
255 |
SCS 25UU |
12 |
26 |
38 |
76 |
67 |
51.5 |
42 |
54 |
50 |
11 |
M8 |
7 |
18 |
600 |
