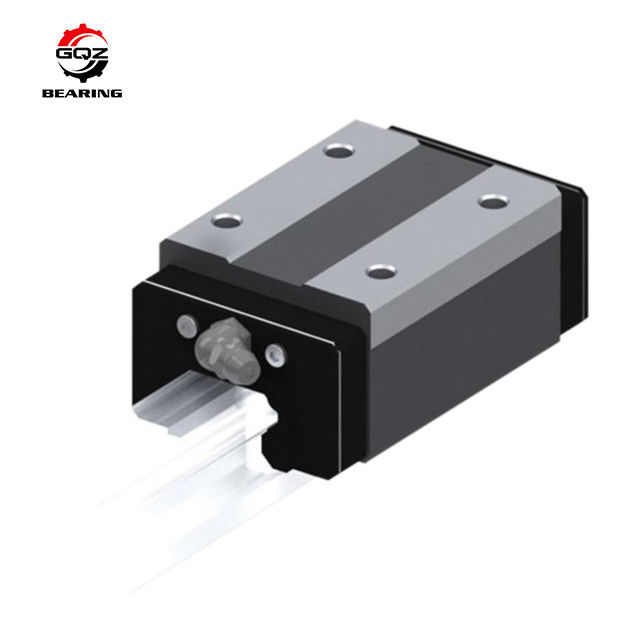

Glijblok HSR20R1SS GK Lineair bewegende kogellager 20x44x30mm

De HSR20R1SS GK is een wereldwijd standaard uitwisselbaar lineair geleideblok uit de HSR-serie (GK-code betekent dat rail en schuif apart worden verkocht zonder bijpassende set). Het maakt gebruik van 4 rijen stalen kogels die zijn gerangschikt onder een contacthoek van 45° om een gelijke nominale belasting in vier richtingen (radiaal, omgekeerd radiaal, twee zijden) te realiseren, en ondersteunt installatie in horizontale, verticale, wandmontage en omgekeerde posities. Uitgerust met dubbelzijdige SS geïntegreerde stofdichte afdichtingen om stof, snijvloeistof en fijn vuil te blokkeren, geschikt voor stoffige, vochtige werkplaatsomgevingen. Ingebouwde vetnippel voor gemakkelijke smering; de retainerstructuur voorkomt dat stalen kogels eraf vallen bij het scheiden van de schuif van de rail. De standaard R korte blokmaat past bij een LM-rail van 20 mm breed, veel gebruikt voor CNC-werktuigmachines, automatiseringsportalen, verpakkingsapparatuur, textielmachines en precisiepositioneringsplatforms die een onafhankelijke matching van rails en schuiven vereisen.

Ontvang binnen 24 uur een offerte voor uw project

• GK uitwisselbaar apart ontwerp, schuiven en rails kunnen individueel worden gekocht, flexibele matching van rail lengte en aantal schuiven om voorraadkosten te verlagen
• 45° vierweg gelijke belastingsstructuur, uniforme stijfheid in alle richtingen, stabiele precisie onder multidirectionele samengestelde belasting en impact
• Dubbel SS composiet afdichtingssysteem blokkeert metaalschilfers, stof en koelmiddel, intern voorgevuld lithiumvet voor lange levensduur om onderhoudscyclus te verlengen
• Onafhankelijke retainer houdt stalen kogels stevig vast, geen baluitval bij demontage van schuif van rail, gemakkelijke montage en vervanging ter plaatse
• Compact R standaardblok met laag profiel, kleine installatieruimte, ingebouwde vetnippel voor online smering zonder demontage
• Aanpasbare opties: C1 lichte voorspanning / C3 medium voorspanning, UU verdikte stofafdichting, roestvrijstalen anti-roest versie, OEM laser markering en aangepaste rail snijlengte

Verbetert effectief de positioneringsnauwkeurigheid van apparatuur en vermindert de druk op de voorraad van reserveonderdelen voor automatiseringsproductielijnen

Dit HSR20R1SS GK aparte lineaire geleideblok wordt veel gebruikt voor de volgende precisie automatiseringsapparatuur:

• CNC-bewerkingscentrum, graveermachine en positioneringsassemblages voor de voedingsas van kleine draaibanken
• Automatische portaalrobots, palletiseerapparatuur en lineaire transportunits voor logistiek
• Voedselverpakkingsmachines, drukapparatuur en textielweefgetouwen met gespannen bewegende platforms
• Testjigs voor 3C-producten, medische automatiseringsapparatuur en laboratorium precisie glijdende mechanismen
• Houtbewerkingsmachines, kleine spuitgiet hulpstukken voor glijdende transmissieonderdelen
• Reserveonderdelen voor aftermarket vervanging voor aparte matching 20 mm breedte lineaire geleidesystemen

Ideale uitwisselbare aparte lineaire schuifoplossing voor industriële automatiseringsscenario's met flexibele rail-schuif matching

• 25 jaar professionele productie-ervaring van HSR-serie uitwisselbare GK lineaire geleideblokken
• Producten volledig uitwisselbaar met originele standaard HSR20-serie, compatibel met alle 20 mm brede LM-geleiderails
• Rijke OEM & ODM service inclusief voorspanning aanpassing, rail vaste lengte snijden en roestwerende oppervlaktebehandeling
• Volledige inspectie van het hele proces: hardheid van staalmateriaal, precisie van loopvlak superafwerking, afdichtingsdichtheid en dynamische belastingsvermoeidheidstests voor levering
• Professioneel engineeringsteam biedt binnen 24 uur ondersteuning voor schuif-rail matching, voorspanningselectie en installatie
• Stabiele massaproductiecapaciteit met voordelige bulk groothandelsprijs voor langdurige fabrikanten van automatiseringsapparatuur

We richten ons op consistente loopvlak, lange levensduur en stabiele uitwisselbaarheid, en bouwen aan langdurige win-win samenwerking met wereldwijde industriële kopers

• Inspectie van chemische samenstelling en oppervlaktehardheid van grondstoffen van GCr15 chroomlagerstaal
• Precisie slijpbewerking voor de vier boogloopvlakken van het blok en de rolvlakken van de lineaire geleiderail
• Constante temperatuur warmtebehandelingsproces om interne spanning te stabiliseren en slijtvastheid en contactvermoeidheidslevensduur te verbeteren
• Uitgebreide prestatie tests: uniformiteit van vierrichtingsbelasting, afdichting stofbestendigheid, glijdende soepelheid en herhaalde positioneringsnauwkeurigheid
• Laatste tolerantie, oppervlakteafwerking en markering herinspectie voor vacuümverpakking verzending

Elke batch schuiven ondergaat een volledige steekproefcyclus test om stabiele hoge precisie langdurige werking te garanderen

Als u hoogwaardige HSR20R1SS GK aparte uitwisselbare 20 mm lineaire geleideblokken nodig heeft voor CNC- en automatiseringsapparatuur, stuur ons dan direct uw aanvraag.

U ontvangt volledige professionele ondersteunende diensten na het indienen van uw aanvraag:

• Snelle officiële fabrieksofferte reactie binnen 24 uur
• Eén-op-één technische ondersteuning door lineaire bewegingsingenieurs voor voorspanningsgraad en rail lengte matching
• Suggesties voor aangepaste oplossingen, waaronder verdikte UU-afdichtingen, roestvrijstalen schuiven en vast gesneden geleiderails
• Concurrerende directe fabriek bulk groothandelsprijs voor aparte enkele schuif- en volledige railset bestellingen

Stuur uw vereiste hoeveelheid, voorspanningsvraag en werkomgeving van de apparatuur om een gedetailleerde formele offerte te verkrijgen

V1: Wat betekent GK in HSR20R1SS GK?
A1: GK-serie betekent een apart uitwisselbaar type, schuif en lineaire rail worden individueel verkocht zonder een vaste bijpassende set, vrij om elke rail lengte en aantal schuiven te combineren THK.

V2: Welke voorspanningsgraden zijn optioneel voor HSR20R1SS GK?
A2: Normale speling (standaard), C1 lichte voorspanning voor precisieapparatuur met weinig trillingen, C3 medium voorspanning voor zwaar belaste bewerkingsapparatuur met hoge stijfheid.

V3: Wat is uw standaard levercyclus voor HSR-serie GK aparte lineaire schuiven?
A3: Standaard schuiven op voorraad worden binnen 7-15 dagen verzonden; aangepaste voorspanning, roestvrij staal en speciale afdichtingsversies zijn afhankelijk van het verwerkingsschema.
