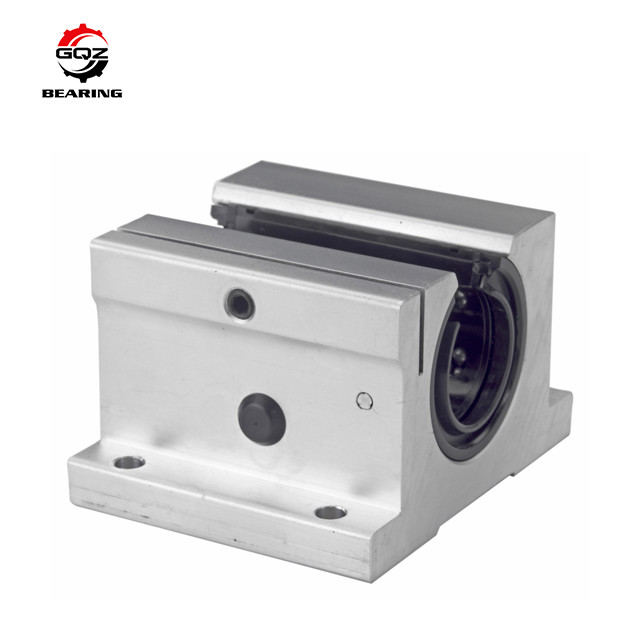

20mm van het de Legerings de Lineaire Blok SBR20UU van Alumunum van de Schachtdiameter Eenheden van de de Motiedia Lineaire
1. Specificatie:
SBR/TBR het cilindrische lineaire gidsspoor is samengesteld uit een spoorsteun, een schacht (spoor), en aantal blokken. Zij worden ook verstrekt als eenheid of als respectieve componenten. Alle componenten zijn gestandaardiseerd volledig verwisselbaar om te zijn.
Steunspoor (SBS/TBS)
Het steunspoor verstrekt maximumstarheid en stijfheid aan de schacht door de gehele slag, en verzekert de prestaties van de eenheid.
Geval (SBR/TBR)
Efficiënt voor hoge lading of lange slagtoepassing met maximumstarheid en uitstekende motie in combinatie met Open type Lineaire Ring. Voorts laad kan op SBR/TBR/SMD-reeks voor hoge precisieprestaties worden toegepast voor.
Steun Spooreenheid (sbr-s/tbr-s)
Sbr-s en het type tbr-s is optimale gidseenheden voor hoge precisie en afbuigings vrij glijdend systeem met vlotte motie en maximumstarheid, en minder kosten en tijd.
2. Eigenschap:
(1) goede kwaliteit
(2) concurrerende prijs
(3) snelle levering
(4) kwaliteitswaarborg op lange termijn
3. Dragend Beeld:
4. Wij leveren ook na SBR-lagers:
Model | Afmeting (mm) | Diastruik | |||||||||||
h | E | W | L | F | H1 | θ | B | C | S | L1 | T | nr. | |
SBR10UU | 15 | 18 | 36 | 32 | 24 | 6 | 80° | 25 | 20 | M5 | 10 | 7 | LM10UUOP |
SBR13UU | 17 | 20 | 40 | 39 | 27.6 | 8.5 | 80° | 28 | 28 | M5 | 10 | 8 | LM13UUOP |
SBR16UU | 20 | 22.5 | 45 | 45 | 33 | 10 | 80° | 32 | 30 | M5 | 12 | 9 | LM16UUOP |
SBR20UU | 23 | 24 | 48 | 50 | 39 | 10 | 60° | 35 | 35 | M6 | 12 | 11 | LM20UUOP |
SBR25UU | 27 | 30 | 60 | 65 | 47 | 11.5 | 50° | 40 | 40 | M6 | 12 | 14 | LM25UUOP |
SBR30UU | 33 | 35 | 70 | 70 | 56 | 14 | 50° | 50 | 50 | M8 | 18 | 15 | LM30UUOP |
SBR35UU | 37 | 40 | 80 | 80 | 63 | 16 | 50° | 55 | 55 | M8 | 18 | 18 | LM35UUOP |
SBR40UU | 42 | 45 | 90 | 90 | 72 | 19 | 50° | 65 | 65 | M10 | 20 | 20 | LM40UUOP |
SBR50UU | 53 | 60 | 120 | 110 | 92 | 23 | 50° | 94 | 80 | M10 | 20 | 25 | LM50UUOP |
SBR16LUU | 20 | 22.5 | 45 | 85 | 33 | 10 | 80° | 32 | 60 | M5 | 12 | 9 | LM16LUUOP |
SBR20LUU | 23 | 24 | 48 | 96 | 39 | 10 | 60° | 35 | 70 | M6 | 12 | 11 | LM20LUUOP |
SBR25LUU | 27 | 30 | 60 | 130 | 47 | 11.5 | 50° | 40 | 100 | M6 | 12 | 14 | LM25LUUOP |
SBR30LUU | 33 | 35 | 70 | 140 | 56 | 14 | 50° | 50 | 110 | M8 | 18 | 15 | LM30LUUOP |
SBR40LUU | 42 | 45 | 90 | 175 | 72 | 19 | 50° | 65 | 180 | M10 | 20 | 20 | LM40LUUOP |
