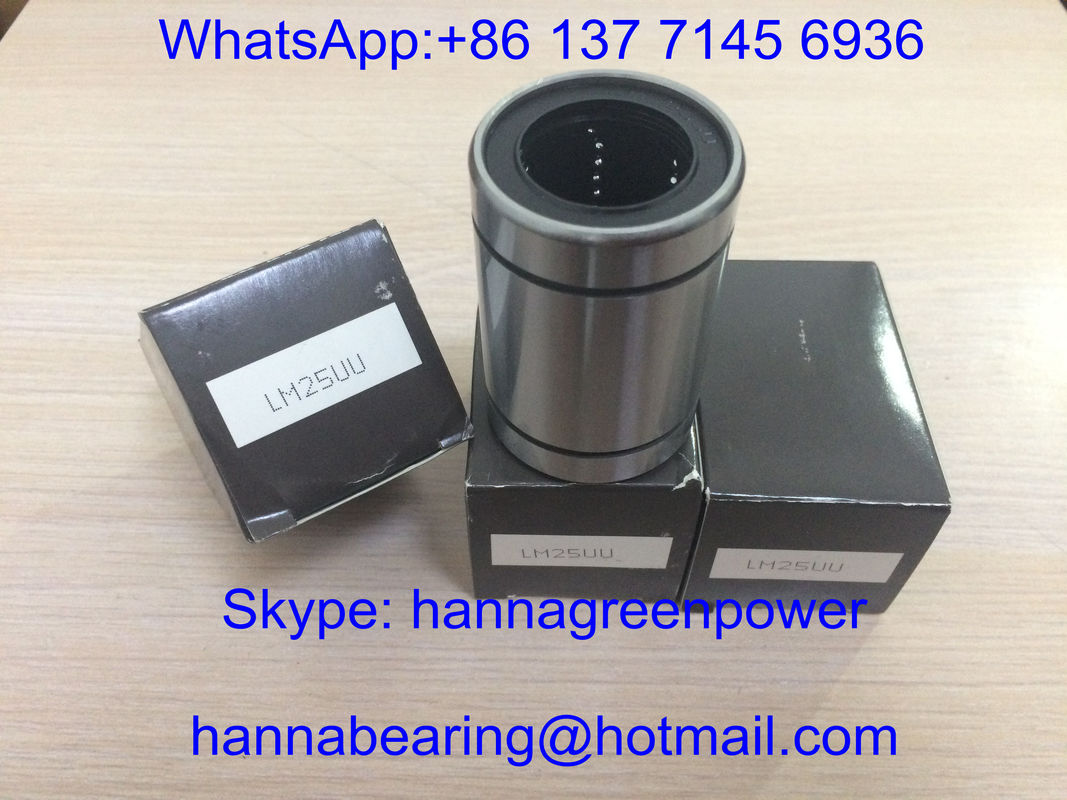

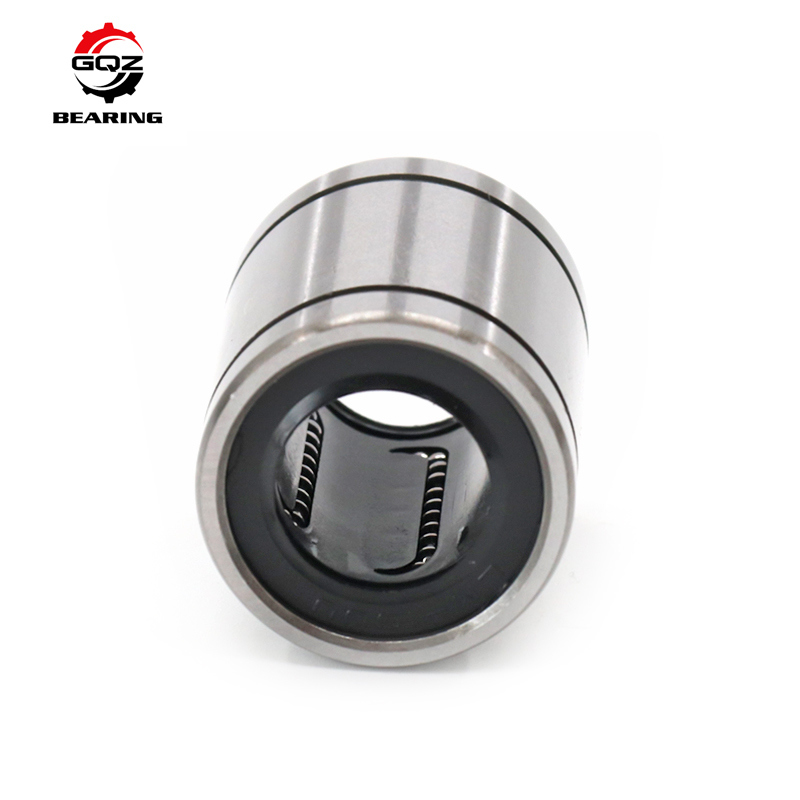

LM25UU / LBD25UU / LM25UU-OP Lineair bewegende kogellager / lineaire busking 25*40*59mm

LM25UU, LBD25UU en LM25UU-OP zijn standaard metrische kogellagers met een afmeting van 25 mm met drie verschillende structurele typen om aan verschillende installatie- en afmetingsvereisten te voldoen.Alle series nemen meerdere groepen circulerende stalen kogelgroepen in de buitenste schaal aan, die een soepele, laag wrijvende lineaire wisselbeweging biedt en alleen radiële belasting draagt.

• LM25UU: standaard gesloten integrale buitenste omhulsel, dubbele eind rubberstofdichtingen, universeel voor gewone lineaire schuifplatformen met vaste vrijstand;
• LBD25UU: Geïntegreerde gesloten lineaire bus met flenzen, montageflenzen aan beide zijden voor directe installatie op het oppervlak zonder extra positioneringshulzen;
• LM25UU-OP: Open gesloten verstelbare splitsingsstructuur, de splitsing kan worden verkleind door de behuizingsklem te strekken om spel uit te sluiten, ideaal voor hoogprecisie positioneringsapparatuur.

De buitenkant is van hoogwaardig koudgetrokken staal, de nylonhouder scheidt gelijkmatig chroomstaalballen, de binnenkant is gevuld met lange levensduur lithiumvet.snijvloeistof en afval, veel gebruikt voor CNC-apparatuur, elektronische automatiseringsassemblagelijnen, testmachines, verpakkingsmachines en precisie-schuiftransmissieplatforms met 25 mm leidingsassen.

Gepaste asdiameter d:25 mm

Standaard radiële vrijheid:Normale CN-klaring

Materiaal van de bal:met een breedte van niet meer dan 50 mm

Materiaal voor het vasthouden:slijtagebestendige PA66 nylon

Gezegeld:dubbelzijdig stofdicht rubberen afdichting van NBR

Maximale lijnsnelheid:1.5 m/s

Werktemperatuur:-20 °C ~ 80 °C

Verplichting voor het schachtoppervlak:HRC60~64 spiegeloverwerking

Buitendeurs D:40 mm

Totale lengte L:59 mm

Dynamische belasting Cr:5.8 kN

Statische belasting C0r:8.3 kN

Nettogewicht:0.145 kg

Buitenste flensbreedte W:64 mm

Flankendikte T:7 mm

Buitendeurs D:40 mm

Totale lengte L:59 mm

Dynamische belasting Cr:5.8 kN

Statische belasting C0r:8.3 kN

Nettogewicht:0.182 kg

Buitendeurs D:40 mm

Totale lengte L:59 mm

Open slotconstructie voor het instellen van de vrije ruimte

Dynamische belasting Cr:5.4 kN

Statische belasting C0r:7.8 kN

Nettogewicht:0.138 kg

Op verzoek van de klant zijn volledige afmetingen en belastingsparametertabelletjes van drie modellen beschikbaar.

1. Drie structurele versies (gesloten rechte / flens / open verstelbare spleet) dekken alle standaardinstallatievereisten voor automatisering, eenmalige aankoop voor verschillende ontwerpschema's
2. Circulerende veelrijdige stalen bal lay-out biedt uniforme radiale draagcapaciteit, ultra-lage wrijvingscoëfficiënt, gladde stille wisselrol schuiven zonder verstopping
3. Dubbelzijdige geïntegreerde NBR-stofdichtingen isoleren werkplaatsstof en koelvloeistof, blokkeren intern smeermiddel en verlengen de onderhoudscyclus
4. Hoge taaiheid koudgetrokken stalen buitenste omhulsel met stabiele afmetingstolerantie, goede stijfheid en vervormingsbestandheid bij langdurige continue werking
5. PA66 nylon balbehouder beperkt stalen ballen gelijkmatig, voorkomt botsingsgeluid en voorkomt dat de bal tijdens het demontage valt
6. Aanpasbare opties: roestvrij staal antiroest shell, voedsel-grade smeermiddel, speciale vergrote C3 vrijheid, OEM laser markering en hoge temperatuur bestand FKM afdichtingen

Effectief verbeteren van de precisie van de lineaire positionering van apparatuur en verminderen van de soorten reserveonderdelen voor geautomatiseerde productielijnen

Deze LM25UU / LBD25UU / LM25UU-OP drie-type lineaire kogellager is breed geschikt voor de volgende precisie-automatiseringsapparatuur:

• CNC-graveringsmachines, kleine freesmachines, lineaire schuifmachines met voedingsas
• 3C elektronische automatische assemblageapparatuur, draaggat en precisie-testgiggen
• Drukkerijen, verpakkingsapparatuur voor levensmiddelen, lineaire transmissiemechanismen met hoge snelheid
• Medische inspectieapparatuur, laboratoriale precisie-schuifplatforms en detectietoestellen
• Houtbewerkingsmachines voor het snijden, spuitgieten, lineaire hulpstukken
• Onderdelen voor het vervangen van apparatuur voor het schuiven van een lineaire leidingsas met een diameter van 25 mm

Ideale oplossing voor lineaire bussen met meerdere structuren voor uiteenlopende installaties en hoge-precisie-afstelling van de open ruimte in industriële automatiseringsscenarios

• 25 jaar ervaring in de productie van professionele standaard lineaire kogellagers
• Drie modellen die volledig uitwisselbaar zijn met de lineaire busjes van de internationale standaard LM/LBD-serie, consistente dimensie-toleranties en gladde schuiving
• Volledige OEM & ODM-aanpassingsservice met ondersteuning voor roestvrijstalen schil, speciaal smeermiddel en afwisselende aanpassing
• Strikt onderzoek van het volledige proces: hardheid van de grondstof, precisie van de superfinishing van de binnenste gaten, dichtheid van de afdichting en test van de schuifcyclus voor de levering
• Professionele lineaire beweging engineering team biedt as & huisvesting tolerantie matching begeleiding binnen 24 uur
• Stabiele massaproductiecapaciteit met een preferentiële groothandelsprijs voor fabrikanten van automatiseringsapparatuur op lange termijn

We richten ons op stabiele, geruisarme glijfunctie, duurzaam afdichten en win-win samenwerking met wereldwijde industriële kopers.

• chemische samenstelling van de grondstof en oppervlaktehardheid van koudgetrokken staal en GCr15-chroomstaalballen
• Precisie-draaien en het verwerken van de oppervlakte van de spiegel met de binnenste gaten voor de buitenste behuizing van lineaire lagers
• Standaardisatie van het warmtebehandelingsproces om de vervormingsweerstand van de schil te stabiliseren
• Uitgebreide prestatietests: uniformiteit van de radiële afstand, glijruis, stofbestendige duurzaamheid, dynamische en statische belastingcapaciteit
• Eenvormige inspectie van het vetvolume voor dubbelverzegelde lineaire bussen
• Eindinspectie van de afmetingen, het uiterlijk en het merkteken vóór de roestvrije verpakking en verzending

Elke partij lineaire lagers doorloopt een volledige duurzaamheidstest op basis van een wisselcyclus met bemonstering om een stabiele langdurige gladde glijprestatie te garanderen.

Als u van hoge kwaliteit 25mm gesloten, geflensde en open verstelbare spletenlagers nodig heeft voor CNC- en elektronische automatiseringsapparatuur, stuurt u uw vraag rechtstreeks naar ons.

U ontvangt na het indienen van uw aanvraag volledige professionele ondersteunende diensten:

• Snel officieel antwoord op de productieprijs binnen 24 uur
• Een-op-één schacht & behuizing tolerantie overeenstemmende technische ondersteuning door lineaire beweging professionele ingenieurs
• Aanbevelingen voor op maat gemaakte lageroplossingen, met inbegrip van schalen van roestvrij staal en hoge temperatuurbestendige afdichtingsvarianten
• Concurrerende directe fabrieksgroothandelsprijs voor gemengde combinatie van bestellingen van drie modellen

Stuur uw gewenste hoeveelheid van elk model en uitrusting werkomgeving om gedetailleerde formele aanbieding te krijgen

Q1:Wat is het verschil tussen LM25UU en LM25UU-OP?
A1:LM25UU is een volledig gesloten type met vaste vrijheid; LM25UU-OP heeft een open slote structuur, die de behuizing kan vastklemmen om de vrijheid te verminderen en het spel voor hoogprecisieapparatuur te elimineren.

Vraag 2:Wat is het kenmerk van de LBD25UU-lineaire bushing met flenzen?
A2:Integral bevestigingsflens aan beide uiteinden, kan rechtstreeks op het apparatuuroppervlak worden bevestigd zonder extra positioneringshulzen, handig voor dunne plateninstallatie.

V3:Welke hardheid moet de overeenkomstige lineaire leidingsas bereiken?
A3:Het asoppervlak heeft een HRC 60 ∼64 blushardheid nodig met spiegeloverwerking om de levensduur van de lineaire bussen te verlengen.
